单相电度表的工作原理

　　电度表是用来计量电气设备所消耗电能的仪表，可分为单相电度表和三相电度表，准确度一般为2．0级，也有1．0级的高精度电度表。
　　

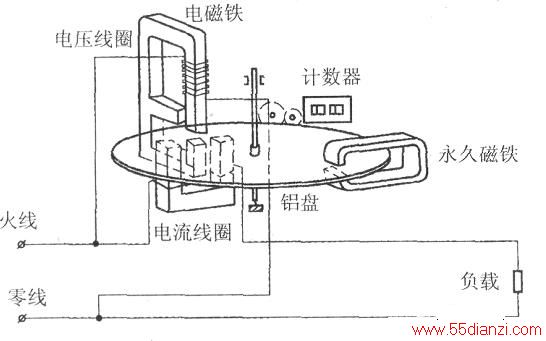

　　电度表的结构如下图所示。它由电流线圈、电压线圈、铁心、铝盘、转轴、轴承和数字盘等组成。电流线圈串联于电路中，电压线圈并联于电路中。
　　
　　在用电设备开始消耗电能时，电压线圈和电流线圈产生主磁通穿过铝盘，在铝盘上感应出涡流并产生转矩，使铝盘转动，带动计数器计算耗电的多少。用电量越大，所产生的转矩就越大，计量出用电量的数字就越大。
