单相电度表校验装置的线路图

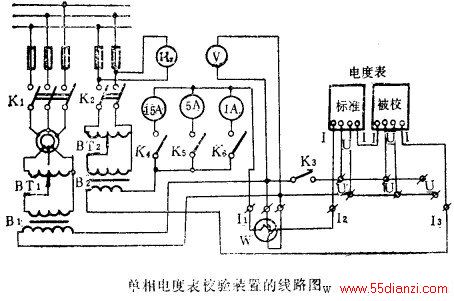

单相电度表校验装置的线路如图所示。装置的电源是由三相线路供电的，电源分两部分接入线路。当接通开关 K1时.电源电压加于移相器定子的端钮上，移相器转子的两相电压经过调压路BT1，就可在变压B1上得到可升降的电压，供指示仪表和瓦待表电压线路应用。当接通K3时，可供电度表的电压元件作为电压源。

接通K2，运用调压器BT2调节负载变压器B2的电压，碍利用K4—K6开关，即可得到适当量程的电流源，以供标准瓦特求和电度表的电流线路用。

若采用标准单相电度表检定被校表时，可把[1和12端钮用导线连接起来。再将标赃农4被校表凶电流元件串联，接在I2和I3之间，即可进行校验。
