DB-1型多功能声光电笔的制作

    这是一种新颖实用的电工与电子检测工具。它由一节五号电池供电。它的主要功能：①感应测试交流电；②判断元器件好坏与极性；③既可对脉冲信号进行检测，又可输出各种脉冲信号；④接入不同的传感器件可作各种声光报警器用．该电笔采用一种设计新颖的声光讯响电路，其结构简单，制作容易，体积小巧，使用可靠方便。

    工作原理

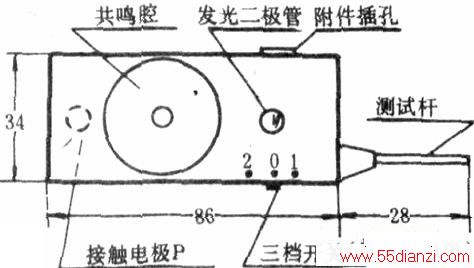

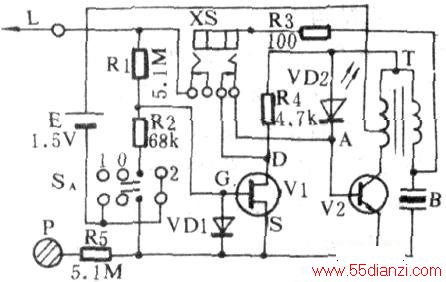

    DB～1型多功能声光电笔外形如下图所示，其电路如图2所示。它的主要部分是一个由三极管V2、发光二极管VD2、变压器T及压电蜂鸣片B等组成的脉冲振荡声光讯响电路。在这一电路中，发光二极管VD2不只是作为发光元件并接在电路的输出端，而且还作为一个反馈元件串接在电路的正反馈回路中。VD2动态电阻较小，因而它一旦导通，便向V2注入较大的反馈电流，增大了电路的脉冲强度，使压电蜂鸣片B发出较大的声响。另一方面，通过VD2的电流也使其自身发光，起到信号指示作用。发光二极管越亮，表示反馈电流越大，脉冲振荡越强，因而压电蜂鸣片就越响。

    作感应测试时，因为v2的基极接在偏置电阻R4与场效应三极管Vl组成的分压电路上，又因为平时Vl的漏源电阻RDS较小，A点电位较低，所以V2不导通．振荡器不工作。当测试杆L周围出现负电场时．Vl的RDs增大．A点电位上升，V2导通，振荡器工作。对于50Hz的交变电场，电路只在负半周时工作，电笔将发出悦耳的蝉鸣声。开关SA为分档开关。SA置“l”时，为感应测试档，测试杆L可作非接触测试交流电，顺着导线移动，可查找线内断点位置。SA置“2”时．手触着电极P（即电笔尾部螺丝帽），可用测试杆L接触测试交流电。在有些场合，特别是在阳光明亮的施工现场，用该电笔检查交流线路故障，比传统的试电笔要方便、安全。

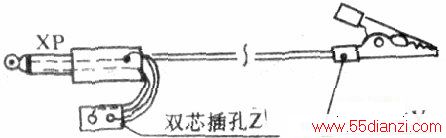

    上图中的双芯插座xs为附件插口，也起着功能转换的作用。将带测试夹Y的单芯插头附件（见下图）插入xs时，电笔测试杆L通过插头XP的杆身与R2连通，测试夹Y则通过插头内芯直通V2的基极，并使v1、R2与之分离，电笔便从感应测试状态自动转换为通断测试及其它功能状态。

人们利用测试杆L和测试夹Y，就可测试元器件的好坏、通断等。此时，测试杆输出为正，测试夹为负，其工作电路见下图。

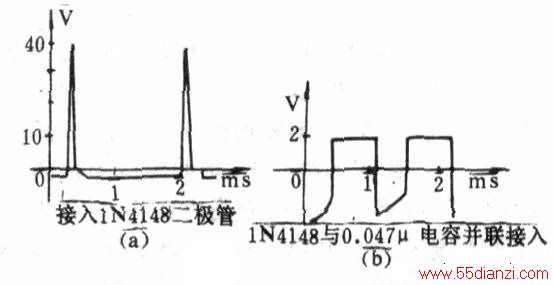

平时，因1．5V的电源电压不足以使VD2导通．V2不工作，但只需给v2-个极小的偏流，即可启动电路进入工作状态。适当地选择变压器T的匝数比，可使电路在该偏流变小或消失后随之停振，不然，会在启动后，讯响器长鸣而失去检测指示的意义。在通断测试时，被测元件的阻抗不同，讯晌器发出的声音的声调和强弱是不一样的，阻抗大的，声音大。当阻抗大于50kΩ左右时，电路会因偏流过小而停止工作。将测试杆、夹短按时，声音最小（此声称为“短接声”），由此可判断电路中开关、接插件的好坏。附件所带的双芯插孔Z．用来接入不同阻抗的元件，这样在测试杆、夹之间，还可得到不同的脉冲信号输出，见下图。

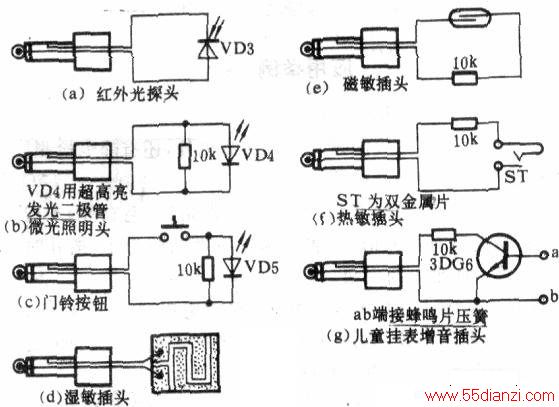

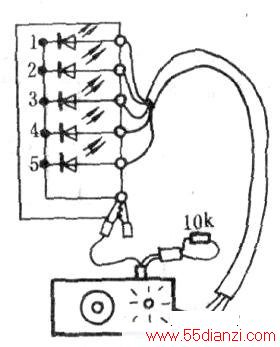

如果接上一只lOkΩ左右的电阻，输出的脉冲还可使并联的10只发光二级管发出明亮的光，因而，可用它很直观地检测发光二极管、数码管、透明发光二极管的好坏、颜色。若将下图所示各种传感元件通过插头接入电路，该电笔就可作为相应的声光指示检测仪或报警器。

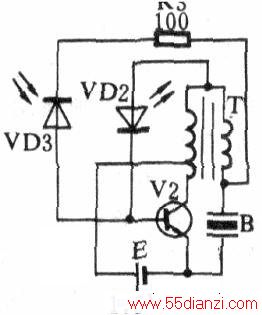

例如，把红外光接收二极管接入电路（见下图），无光照时，VD3电阻很大，不能给V2提供足够的偏流，电路不工作。一旦有光照时，VD3电阻变小，V2偏流增大并导通，电路被启动工作，发出声光信号。改变光照度，其音调也会随之改变。将它作红外光检测器用，可把彩电遥控器发射的红外光信号转变为清晰可闻的声光信号，为修理彩电遥控器提供了方便。

    元器件的选择与制作

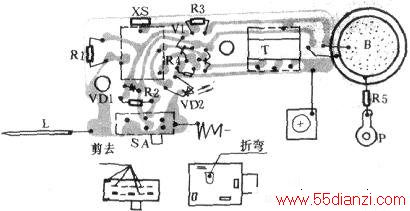

    该电笔所用元件不多，无需调试，用厂家提供的套件组装，一装即成。上图是印板及装配图。发光二极管VD2尽量选用导通电压高一些的，这样声音会更响一些，场效应三极管Vl宜选用耐压大于80V、夹断电压较小的结型管，如日本三洋产2SK283等。变压器需选用厂家生产的成品件，要注意的是，铁芯材料不同，线圈的匝数比不一样，不然会引起长鸣。

    焊接电路时，要保持洁净，不要用助焊剂，因Vl的输入阻抗很高，被污染后会使其阻抗变小，影响感应测试的灵敏度。另外，在将焊好的电路板装入电笔壳内之前，应先将压电蜂鸣片用快千胶粘贴在外壳共鸣腔内，并焊上隔离电阻R5及电极片P．在焊压电蜂鸣片与电路板的连接线时，注意电路地端接压电片铜基板，不要焊错。下图所示的附件可根据需要自制。

    应用举例

    该电笔具有如下用途；

    1．感应测试感应测试除测试交流电外，还有静电检测、微电流检测和脉冲信号检测。

    静电检测电笔对着被测物体（如食品袋、毛衣等）来回运动，若靠近时有声光信号，表明物体所带电荷为正，离开时有指示，表明所带电荷为负。

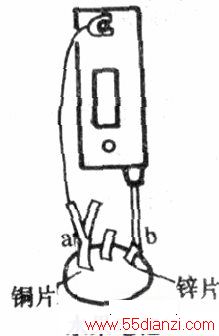

    微电流检测在电笔尾部螺丝（接触电极）接一测试夹，可检测极微弱的电流，如上图所示。一个水果电池，按图中连接，电笔将有指示，表明a、b端存在着电动势，且a为正，b为负；换个方向或改用相同的导电材料作电极，电笔均无指示。用它作原电池原理演示，十分生动、有趣。

    脉冲信号检测此时手触着电笔尾部螺钉，测试杆接电路公共地端，用另一只手拿着镊子触及被测电路的信号输出端，也可手触电路电源正极，用测试杆触电路信号输出端，可将频率较低的脉冲信号转变为“笛…笛…”的声光信号。用这种方法在线检测数字电路的故障（如脉冲电话机、电子游戏机、电子计算机等的故障），要比用万用表测试直观、方便。该电笔也可用作逻辑电平判断，只是不管电源电压如何，均以1.2V左右力高电平，电笔有指示，而低于此电压时，判为低电平，电笔无指示。

    2．通断测试通断测试包括区分整流二极管与稳压二极管以及快速判断三极管的三个电极。

    区分整流二极管与稳压二极管这两种玻封二极管外观相同，混在一起不易辨认。当用电笔测试时，两者的声光效果完全不同，前者声音响亮但无光（或很弱）指示，后者声音较弱而有光指示。测试时，若第一次无声无光，可换方向再测一次，若两次都无指示或两次都有指示，表明二极管已坏。

    快速判断三极管的三个电极三极管的BC结和BE．结，因物理结构不一样，正向导通后声光效果也不一样：前者与整流二极管一样，后者与稳压二极管一样。对NPN型三极管，任测两个脚，只要有声光指示，测试杆所触的脚一定是B极，若有声响而无光，测试夹所接为C极，若声较弱而有光。夹子所接则为E极。测PNP型三极管，导通时，夹子所接为基极，测试杆所触分别为C、E极。

    3．其它功能该电笔还有如下用途：
