为了节约能源，近几年来市场上广泛出现U型管节能灯及细管直型灯，功率从3W～30W不等。值得注意的是，其中U型管节能灯大多与标称功率不相符，笔者使用的9W与20W节能灯，其亮度相差无几，究其原因是厂家为降低成本将电子镇流器电路简化至不能再简化的程度，高频变压器和扼流圈等的参数并未依其功率不同而作相应的改变。
实践表明，实用型电子镇流器不但能点燃节能灯管，而且可稳定工作达一年以上，电源电压在l00～250V均能正常点燃。现将用于2W～40W细管直型节能灯的电子镇流器电路原理、安装调试方法及故障维修介绍如下，供爱好者参考。每个成本（不包括灯管）依其功率不同在1.5～2.1元，可谓物美价廉，效果令人满意。
1．电路原理

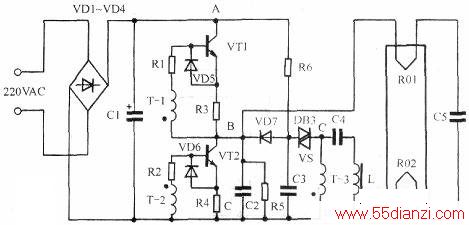

上图中，220V交流电经VDl～VD4桥式整流、Cl滤波后，获得300V左右的直流电压。R6、C3及双向二极管VS构成触发电路。当C3充电至VS的转折电压后，VS迅速将C3上的电荷部分经磁环T-3耦合放电，T-l为VT1提供一个正向偏流，使VT1饱和导通。充电形成的瞬时电路为：电源A点→VTl(c、e极）→B点→灯丝R01→C5→灯丝R02→电感L→C4→T-3→电源负极。变化的电流加于T-3后，通过磁环的耦合，又反过来迫使VT1截止，使VT2导通，这时C4、C5被充的电荷又通过VT2泄放掉，其电流通路为：C4正极→L→灯丝R02一C5-灯丝R01→B点→VT2(c、e极)→R4→T-3→C4负极。
由于VT1、VT2不断地交替导通和截止，再配合C2的积分作用，便在B、C两点之间获得了一近似正弦波的交变高频电压，将灯管启辉点燃。
灯管启辉后，其内阻急剧下降，该内阻与C5并联，使L、C5两端谐振电路品质因数Q值大为降低，电路处于失谐振荡，故灯管两端（即C5两端）的高启辉电压降为正常工作电压，维持灯管正常发光，L起着稳定电流的作用，相当于电感镇流器。
电路中关键性元件是磁环变压器T的三个绕组匝数匹配是否得当，同名端必须接对，否则电路不工作。
2．元器件选择与制作

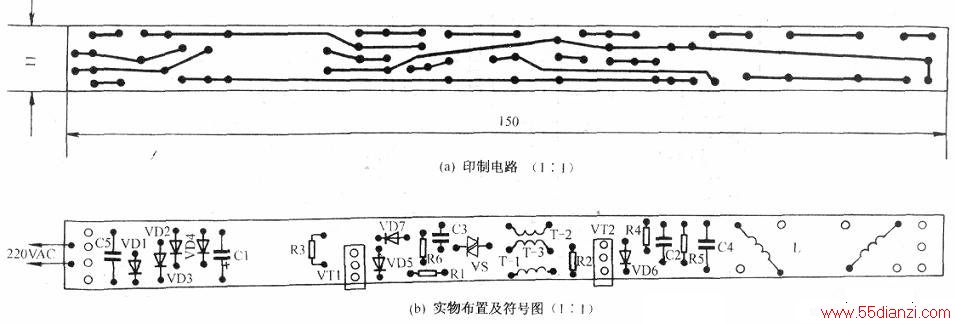

电路的印制电路如上图所示，适于8W、12W、16W、20W、22W及26W三基色直管节能灯。元器件参数为：VD1～VD7；1N4007；双向二极管VS；DB3；Rl、R2；20Ω、1/4W；R5、R6；1MΩ、1/4W；Cl：4.7μ/400V；C3：0.022μ/630V；C2：l000p/630V；C4：0.1μ或0.047μ/630V。

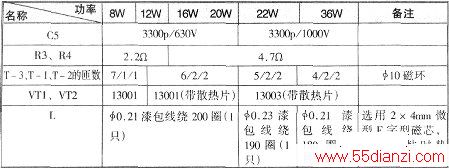

其他元器件按附表选择。
按电路组装正确无误，高频磁环变压器三个绕组T-3、T-l、T-2同名端接法正确，接通220V，灯管即可点亮。最低启动电压在75～100V，此时只能达额定功率的20%～30%。电源电压达200～220V时，功率达额定值的70%～80%，灯管已有足够亮度，长期使用灯管处于微热状态。当电压升至250V时，灯管长时间工作将过热，缩短灯管使用寿命。根据实测及使用，多数灯管的实际功率都比标称功率低，因此，采用这种低廉的电子镇流器电路，能达到70%～80%标称功率已满足需要了。
调试时最好在调压器前接一隔离变压器，以保安全。先试130V左右低压能否启动，若灯管不亮，元件又良好，多是高频磁环变压器T的各绕组同名端接错；如果灯管两端亮或发红，应将C5容量改小；若250V高压灯管有闪烁现象，则加大C2的数值或重新将C5容量加大。当三极管过热或灯管温升过高，应增大R3、R4阻值或增加L圈数。若磁环过热，可减少T-3匝数，使T-3与T-l、T-2匝比降低。如果L过热应减小线径，增加圈数。根据实践经验，灯管点亮2～3小时，三极管、磁环表面温度在30°～40℃的温热状态，电感L温度在60°～70℃较热状态，电路便能长期可靠地工作。因市售磁环、电感铁芯价格低，大多质量较差，温度过高会失去作用，导致三极管及相关电阻烧毁。这就是目前廉价节能电子镇流器电路损坏的致命点，但只要电路元器件参数选择得当，还是能保证长期（不低于一年）可靠工作的。
