模块化搭建电路提高实验效率

　　电子爱好者在业余条件下不可能为每件作品设计制作电路板，即使是厂家也不可能在每项初步实验中制作电路板，一般的做法是先在面包板上搭电路做实验，定型后再制作电路板。但是如果系统接线过多，在面包板上做实验可能很不方便，一不小心就会接错线。下面笔者就上述问题提供一些建议。

　　在编程时程序员会将功能相同或相似的部分放在一个函数中，而在需要时直接调用那些函数，不必重新编写这部分代码，既提高编程效率，也减少了代码体积。在这里笔者采用了与这相同的思想，即模块化搭建电路，下面以一个具体的系统来说明如何实现。

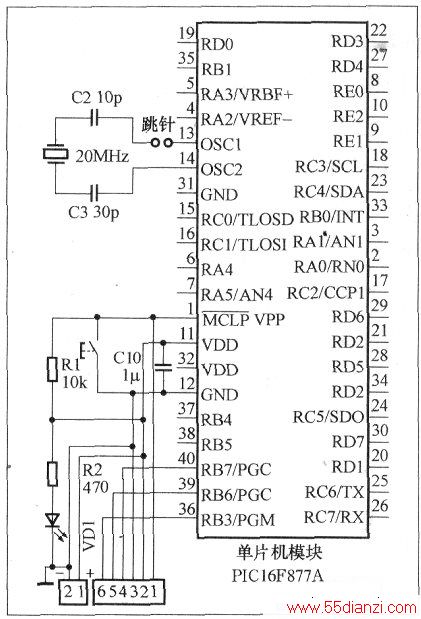

　　这个系统中用到了单片机、LCD显示器、键盘、RS232通信、电机驱动，还有SV和3.3V两种电源等，如上图所示，其实际模块的电路如下图所示。在单片机模块中笔者将复位电路、电源指示灯，晶振，在线下载端口和电源端口全部包括进去。

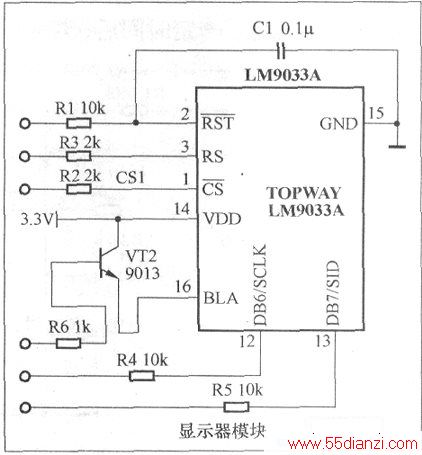

　　LCD显示器模块包括了LCD显示器、限流电阻、背光控制电路和电源端口。

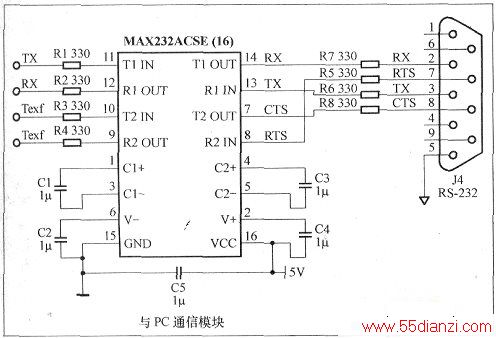

　　键盘模块只有4个开关和4个电阻，电路图略。RS232通信模块含有标准RS232端口、MAX232、8个电容、5个电阻和1个电源端口。

　　电机驱动模块含有4个三极管、3个电阻、1个LED、1个电源端口和1个电机接口，电路图略。

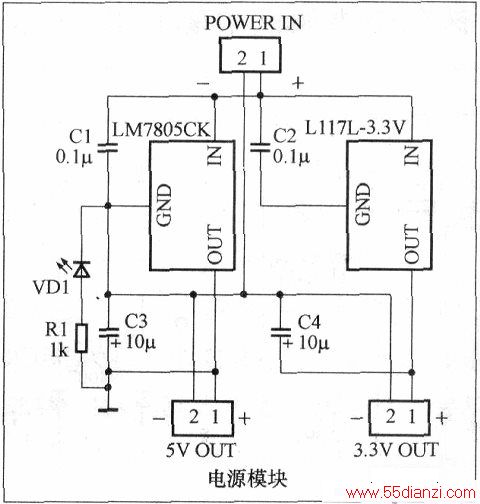

　　电源模块含有1个5V/3.3V稳压电路，还有1个可移去的电源接口扩展模块。

　　经过这种模块搭建电路后，整个系统剩下的连线已经很少了，而且大大缩小了系统的面积，这样一块面包板可以搭建更多的电路。因为电源连接采用的两针插件方式，可完全避免电源正负极接反的致命错误。

　　模块化搭建电路虽有助于提高实验效率和减少连线错误，但模块内的电路不易修改。为解决这个问题，就要求设计者在设计模块时对模块的各种应用环境作充’分的考虑，例如单片机模块中就要增加一个跳针来外接不同频率的晶振和电容、RS232通信模块中为了满足各种应用场合不仅要连接RX和TX，还需将CTS、RTS等考虑进去，如图6所示。
　　另外有些元件只有贴片式封装或暂时只能买到贴片式封装，这类封装的器件也可用在面包板上，其做法是切一块大小合适的实验板，在器件底部加一个与器件大小相当的支撑物粘在实验板上，然后将各引脚引出到2.45的插针上，如下图中用的MAX232。

　　在制作模块时只用在模块内的引脚不应引出，用于固定模块的插针不应连到任何引脚上。这样有利于提高面包板的使用率。

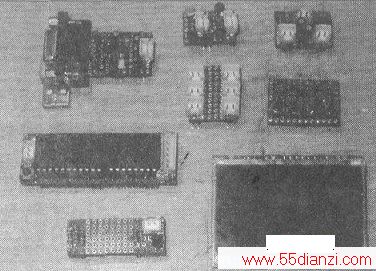

　　按上述方法制作的实验板如题图所示，电路是不是很简洁清晰呀？
