高档音响设备一般都有音频频谱显示装置，既可以随时了解播放信号的瞬时频谱，又具有高雅美观的视觉效果。笔者设计的这款外置式音频频谱显示器，不必与您的音响设备进行任何电气连接，只需放置于音箱前，即可直观动态地显示出正在播放的音频信号的频谱，使您的音响系统既好听又好看，增色不少。
一、电路图总体分析

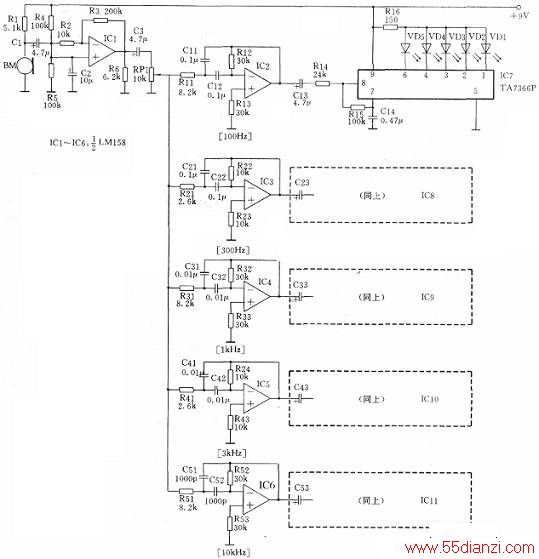

上图为外置式音频频谱显示器电路图。该显示器在设计上全部采用集成运算放大器和专用集成电路，电路简洁、工作稳定、制作容易、使用方便，可以同时在100Hz、300Hz、lkHz、3kHz、l0kHz五个频率点上（含一定带宽），采用五级动态光柱显示各频率点的瞬时电平。下面着重分析其电路图。
1．电路结构

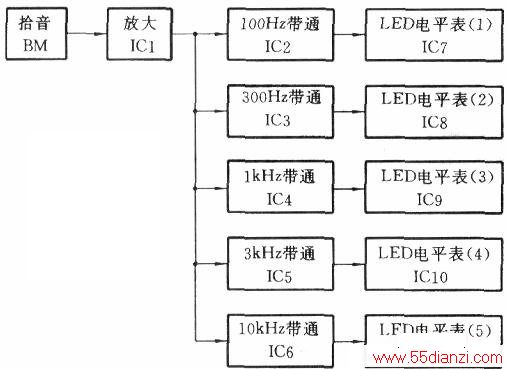

外置式音频频谱显示器的功能，是将音箱播放的声音转换为发光二极管光柱的动态显示，因此可以判断：上图中左边的话筒BM是电路输入端，右边的发光二极管是最终负载，电路图的信号处理流程为从左到右。同时我们可以依据各集成运算放大器或专用集成电路，划分出各单元电路：(1)驻极体话筒BM等组成拾音电路；(2)集成运放IC1等组成音频电压放大器；(3)集成运放IC2~ lC6分别组成五个有源带通滤波器；(4)集成电路IC7～IC11分别组成五个LED电平表。一个有源带通滤波器和一个LED电平表配合，共组成了五路频率点电平显示器。下图是整机电路方框图。
2．整机工作原理
音箱播放的声音信号由话筒BM接收并转换为电信号，经集成运放IC1放大后，同时送入五个有源带通滤波器。每个带通滤波器只允许特定频率范围的信号通过。以第一路为例，带通滤波器IC2从音频信号中选出100Hz(含一定带宽，下同)的信号，送入IC7组成的五级LED电平表，使LED光柱随100Hz信号电平的大小而高低变化。同理，第二至第五路分别显示300Hz、lkHz、3kHz、l0kHz信号的电平。五个频率点的电平光柱排在一起，即可模拟出一幅动态的频谱图。
二、单元电路分析
1．有源带通滤波器

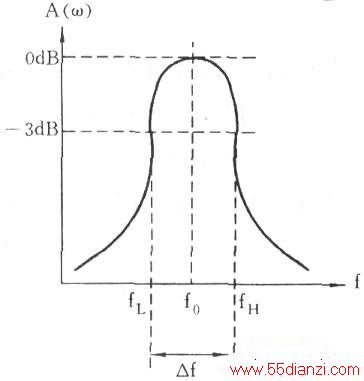

IC2～IC6分别组成五个有源带通滤波器。顾名思义，带通滤波器是只允许频率在通频带△f范围内的信号通过，高于上限截止频率fH和低于下限截止频率fL的信号均被阻止。带通滤波器的频率特性曲线如上图所示，fo为中心频率。当信号频率等于fo时输出最大；高于或低于fo时输出均下降。曲线中fo两边输出下降至-3dB的两点，分别定义为上限截止频率fH和下限截止频率fL，
即为通频带。带通滤波器一般可由R、C、L等无源元件组成，若电路中包含晶体管、集成运放等有源元器件，则称为有源带通滤波器。采用集成运放的有源带通滤波器，具有输入阻抗高、输出阻抗低、体积小、重量轻、滤波效果好等优点。
以上图中第一路为例说明有源带通滤波器的工作原理。集成运放IC2与R11、R12、C11、C12等组成二阶多路反馈带通滤波器，其中心频率
。在集成运放IC2的输出端与反相输入端之间，共有两条反馈回路：R11与C11组成低通负反馈回路，频率越高，负反馈量越大，输出信号越小，其转折频率为fH，高于fH的信号即认为被阻止。C12与R12组成高通负反馈回路，频率越低负反馈量越大，输出信号越小，其转折频率为fL，低于fL的信号即认为被阻止。两条反馈回路共同作用的结果是，只有在fH与fL之间的信号（即通频带内的信号）得以通过IC2，其余均被阻止，实现了“带通”。考虑到本电路中带通滤波器需要有足够的带宽，设计时取其Q值为1。改变带通滤波器负反馈回路元件Rll、R12、C11、C12的值即可改变其中心频率fo，改变R12与R11的比值即可改变其Q值，因此我们可以很方便地没计出不同fo和不同Q值的带通滤波器。R13为集成运放同相输入端平衡电阻。
2．电压比较器

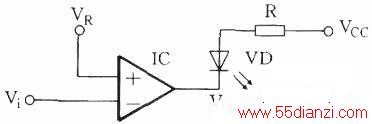

将信号电平的大小转换为LED光柱的高低，需要用到电压比较器。采用集成运放构成的电压比较器见上图，参考电压VR接在集成运放IC的同相输入端，输入信号Vi接在IC的反相输入端。当输入信号Vi小于参考电压VR时，输出端Vo=1，发光二极管VD不亮；当Vi＞VR时，输出端Vo=0，发光二极管VD点亮。
3．集成电平表驱动电路
IC7～IC11均采用LED电平表驱动电路TA7366P，上图为其内部电路结构示意图。在TA7366P内部，A0为电压放大器，对输入信号进行适当放大，放大倍数等于外接电阻R15与R14的比值，可通过改变R14或R15进行调节。A1～A5为电压比较器，其参考电压分别取自基准电压在内部电阻Rl～R5上的压降，A5的参考电压最高，Al的参考电压最低，并按0dB、-3dB、-6dB、-lldB、-16dB的阶梯排列。当输入信号Vi大于Al的参考电压时，发光二极管VD1点亮；当Vj大于A2的参考电压时，VD1与VD2点亮；依此类推。可见，发光二极管点亮的个数与输入信号电平的高低成正比。将VD1～VD5垂直向上排列成为光柱，发光光柱的高低即表示了输入信号电平的高低。采用LED电平表驱动集成电路，大大简化了电路结构，提高了可靠性。
拾音电路和集成运放电压放大器的电路分析，可参阅本专栏前几期的有关文章。
三、制作使用要点
1．制作时，在结构上可将五路、每路5个发光二极管排列成矩阵状，如上图所示。整个电路可置于一个立起的扁平外壳中，发光二极管矩阵置于前面板上，话筒BM应朝向后方。9V电源可用电池或外接整流电源。可制作两只相同的外置式音频频谱显示器，分别用于左右声道。
2．使用时，将外置式音频频谱显示器置于音箱前，调节灵敏度电位器RP1，使发光二极管矩阵随音乐信号动态显示即可。如调节RP1仍不能获得满意的灵敏度，可适当增大或减小R3的阻值，以提高或降低IC1的增益。
