市面上0/12V切换器很少，卫视爱好者大多需自制。一些报刊曾报道过0/12V切换器的制作方法，于是对其进行了实验改进、重新设计。现将有关实验情况报告如下，供同行们在制作时参考。

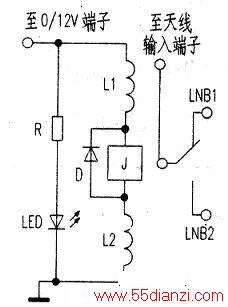

实验一：电路如下图所示，这是报刊申报道的0/12V切换器制作方法。
其核心元件是继电器，考虑到0/12V切换器切换的电缆不仅向高频头提供电源，还传送中频信号，选用高频继电器效果可能好一些，于是便从一只废0/22kHz切换器中取下高频继电器（型号为BS102），把继电器用胶粘贴在一只三分支器底部，其他元件搭焊在一起，经试用能正常工作。取一只常用的低频继电器(型号为HG4099)，为增强屏蔽作用，在继电器四个侧面粘贴上易拉罐铝皮，代替高频继电器，经试用也能正常工作。
实验二：经实验一制作的切换器虽能正常工作，但出于继电器触点频繁切换，13/18V 0.2A的电流通过触点时，产生的火花极易破坏触点接触面，使用时间稍长便使触点烧损，接触电阻增大，不同程度地衰减中频信号，表现为部分卫视节目收不到或者出现严重的马赛克或停顿现象。下图是对实验一的改进电路。选用两只PNP型三极管（如8550或A966）组成两个电子开关，通过继电器控制电子开关的导通、截止，从而起到切换作用。经改制后，流过继电器触点的电流不超过7mA，大大减轻了触点烧损，减少了卫星信号损耗，也延长了切换器的使用寿命。

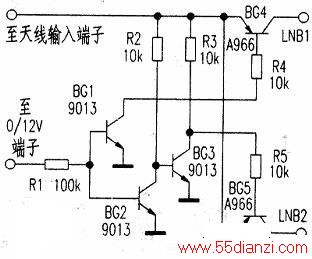

实验三：采用继电器制作的0/12V切换器很难克服其功耗大、切换速度慢等缺点，使用起来总有一种拖泥带水的感觉。为此笔者又试制了一款无触点o/12V切换器，电路如下图所示。该切换器采用同一信号控制两路电子开关的方法，两路电子开关电路工作状态互锁，即一路开关关闭，另一路开关开通。具体工作过程是：当接收机0/12V端子输出12V时，一路传给BG1，使BG1导通，BC1 c极、BG4 b极为低电平，BC4导通，向LNB1供电；同时另一路传给BG2，BG2 b极为高电平，BG2导通，BG2 c极、BG3 b极为低电平．BG3 c极、BG5 b极为高电平，BG5截止，LNB2不工作。当接收机0/12V端子无12V输出时，工作过程和上述相反。
小结：1．用继电器制作的0/12V切换器，电路简单，但功耗大、切换速度慢，使用寿命较短。
2．为克服使用继电器制作的切换器存在的缺点，可选用实验三的电路制作无触点切换器，但电路较实验二复杂些。
3．在制作过程中，装配工艺很重要。所有元件要安装在有线电视用的分支器盒内并盖好屏蔽盒。元件采用搭焊连线，电源及含有中频信号的导线要粗、直。需制作线路板的，要求元件引脚要尽量短，大面积接地，电源及含有中频信号的线路要宽一些，以减少损耗。
