实用充磁电路的制作

　　本文介绍的充磁电路可以对磁性弱的或者已经失去磁性的磁铁进行充磁。充磁就是把待充磁的磁铁放入充磁线圈中，给线圈通入强度合适的直流电流，使其内部产生较强的磁场对磁性弱的磁铁重新进行磁化。撤去电流以后，由于永久磁铁材料本身的硬磁特性而保留较强的磁性。

　　电路原理

　　本充磁电路如上图所示。将S2接在准备位置，接通S1，220V的交流电源经Dl整流后，向电容器C充电，即成为300V左右的用于充磁的直流电源。L为自制的充磁线圈，LED1为交流电源指示，LED2为充磁指示。将充磁的磁铁放入充磁线圈内部，S2拨到充磁位置，已充电达300V的大电容C向充磁线圈放电，其内部产生足够的强磁场使磁铁重新被磁化，从而使其磁性得以恢复。由于充磁线圈（当磁铁插在其内部时）的自感系数L较大，和电源放电电容C（L本身也存在等效分布电容与L并联）一起构成一个LC低频振荡回路。在C向L放电充磁过程中，LC回路中将产生振荡，L中就有幅度逐渐衰减的低频交流电流流过，会给充磁带来（反向电流产生退磁作用）负面影响。为了避免振荡，设置了D2、R3组成的阻尼电路。有效地阻止了回路的振荡，使之能达到良好的充磁效果。

　　元件选择与制作

　　二极管选用整流电流3A、耐压大于800V的整流二极管，C取220μF/400V的电解电容器（如彩电电源用的大电解电容器，120μF/400V规格的可用2只并联使用），R3为10～20Ω/5W大功率电阻（可用电阻丝绕制），LED取普通发光二极管，Sl为双刀开关，S2为单刀双掷开关。

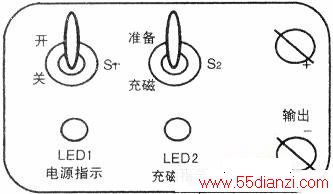

　　按上图所示电路把元件安装在电路板上，并将其装入(约12cm×20cm×8cm)大小合适的木盒中，面板布局如下图。

充磁线圈应制作两个，L1为条形磁铁充磁用，L2为蹄形磁铁充磁用，两线圈形状不同。

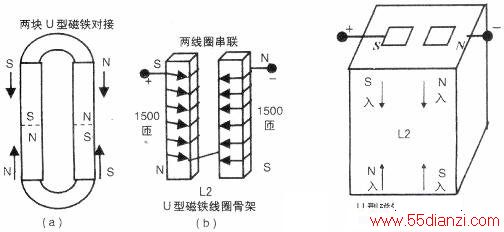

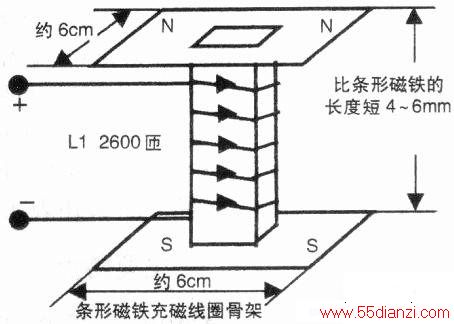

　　将两根条形磁铁并成一长方体，包上两层衬纸，再用卡纸在其周围紧包上两层，卡纸层间用胶水粘好，做成如上图所示的线圈骨架，取φ0.5mm左右的漆包线在骨架上紧密排绕2600匝，外层用牛皮纸包好、胶牢，标明引线端的极性和磁铁放入时的磁极极性。L2为两个相同的线圈串联而成。线圈骨架比Ll的骨架小些，取两只U形磁铁对接成图(a)形状，仿Ll的骨架制法制成两个长方体纸筒骨架，如图(b)。在每个骨架上用φ0.5mm的漆包线紧密排绕1500匝，绕行方向见图(b)。绕好后。将两块U形磁铁插入线圈，两线圈相邻的间隙处以纸衬实，外围以牛皮纸（层间带胶水）紧裹4～5层，使之干燥后成为整体。按图(c)所示，在引线端标上正负极性。

　　使用方法

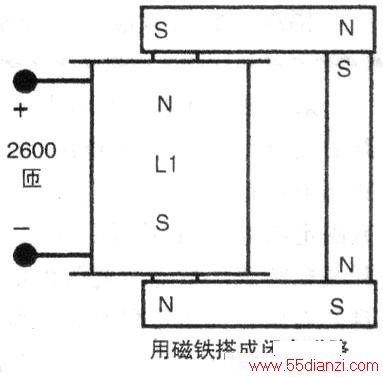

　　对条形磁铁充磁，先把线圈L1的正、负端引线对应接到充磁电源的正负输出端，两根条形磁铁N极与N极并齐插入Ll，注意磁极不应放反。再取6根条形磁铁两两并齐，按上图所示搭成矩形闭合磁路。S2拨在准备位置，接通S1，再把S2拨到充磁位置，这时可看到充磁指示灯LED2闪一下即熄灭，说明充磁已经完成。S2拨回准备位置，关断Sl，取出磁铁。

　　对U型磁铁充磁，只需把Ll更换为L2，把两只U形磁铁正确插入L2，再如前操作。

　　磁铁的磁极放反了，或者充磁线圈的极性接反了，充磁后的磁极极性会与原来标志的相反，且磁性较弱。这只要重新正确接好充磁线圈，把磁铁正确放入后再充磁两次就可解决问题，既方便，又快捷。
