“异或函数”的物理意义为“两输入量不同则出“1”,用于一个实际逻辑问题:
由两人判断某问题是否正确,每人(A和B)各有一组按钮,认为正确,则按住绿色按钮(KG),使逻辑门输入高电平(逻辑“1”),否则按住红色按钮(KR).使逻辑门输入低电平(逻辑“0”)。若两入判断结果不同,则亮红灯。
显然我们可以用现成“异或门”(如CC4030)来实现上述逻辑功能,也可以直接根据异或逻辑表达式用两个非门、两个与门、一个或门来实现。如果手头只有4-2输入端与非门4011两块,也可以用它们实现上述逻辑功能。异或逻辑函数式为:
用与非门实现“异或”功能,需要将“异或函数”式进行布尔代数变换,把函数中的“+”(逻辑或)变成“.”(逻辑与)。为此,将上式等号两边“非

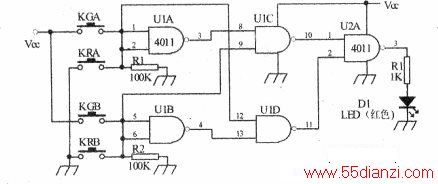

显然,函数F可以用附图的逻辑电路实现。
