高中物理第二册中的“左手定则”实验，成功的关键是要有强磁场和大电流。可是依靠中学实验室直接提供强磁场实属困难。所以通常采用一些变通方法以达到上述目的，但操作十分不便。

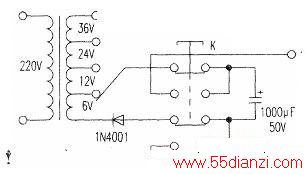

我们试用大电容器，并配相应的充电和控制电路完成上述实验取得成功，电路如下图所示b按图接线，按下开关K，电容器对负载放电，松开K电容器自动充电，改变充电变压器的抽头，就改变了电容器的充放电压，实验电路的电流电随之改变，实验对比很方便。因电容放电时间很短，无须担心工作在短路状态的实验电路会出问题。
