节日闪光盆花的电路图

      一、工作原理

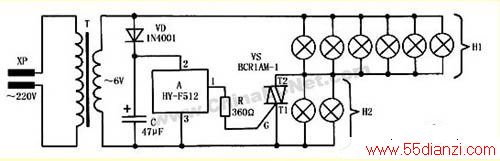

      节日闪光盆花的电路如图1所示。220V交流市电经电源变压器T降压、晶体二极管VD半波整流和电容器C滤波后，输出约6V直流电压。该电压加至新型闪光灯脉冲发生器集成电路A的第2、3脚之间，使A内部振荡电路工作，由其输出端第1脚输出一系列脉冲方波信号，经电阻器R限流后加至双向晶闸管VS的控制极G端，使VS的第一阳极T1和第二阳极T2（也称主电极T1、T2）之间不断地导通与截止，控制灯泡组H1、H2交替明灭，闪闪发光。

      电路中，H1与H2灯泡组接法独特巧妙：选择H1灯泡数目远大于H2数目（3∶1），且H1和H2灯泡组串联后再接入交流6V电源两端。当双向晶闸管VS截止时，由于H1灯丝电阻远小于H2灯丝电阻，故6V交流电压大部分降落到了H2两端，使H2正常发光，H1仅发出微弱暗光；当VS导通时，H2两端被短路，6V交流电压全部加在H1两端，使H1发出正常亮光，H2熄灭。这种接法具有两个优点：一是只用一只双向晶闸管VS就实现了控制两路灯泡组的交替闪亮；二是灯泡组有一个初始预热电流，灯丝不易被闪断。
