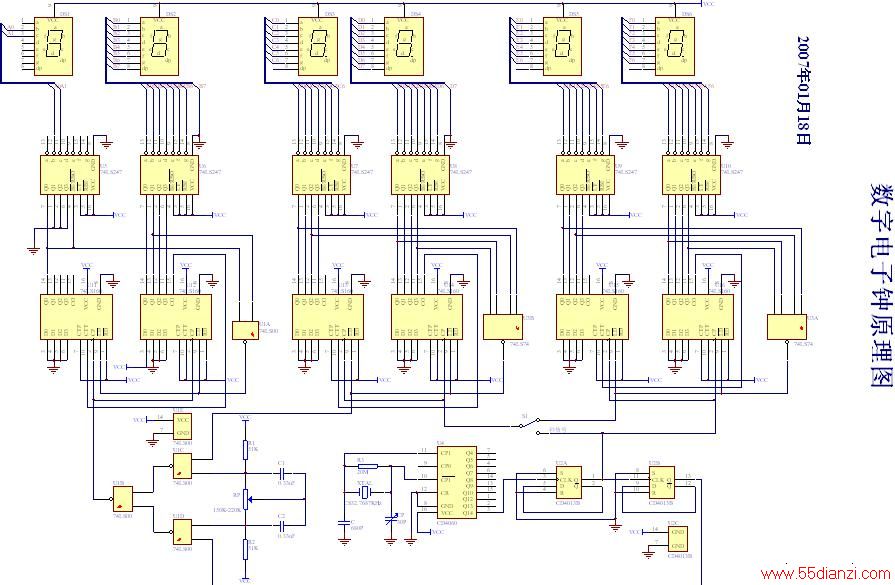

这是一个实验数字电子钟,通过对此电路的学习,可了解寄存器、译码器的使用,以及电子钟的工作原理,对电子技术,尤其是数字电路的时序逻辑电路的学习,有很大帮助,也是学习单片机技术的基础知识。
元件清单如下: 共阳数码管 6只 74LS247(译码器) 6块 74LS160(寄存器) 6块 74LS00 (4两输入端与非门) 1块 74LS74 (2四输入端与非门) 1块 CD4060 1块 CD4013 1块 单刀双掷拨码开关 2个 51K电阻 2只 20M电阻 1只 150K~~220K电位器 1个 0.33uF电容 2只 680pF电容 1只 30pF可调电容 1只 CS32.7687KHz晶体振荡器 1只本文关键字:电子钟 综合-其它,电子制作 - 综合-其它
