新型单片语音识别电路HL7003-02，电路结构简单、外围元器件少，设计、制作、调式及操作十分容易，适合爱好者制作各种由语控制的游艺机、家电控制、智能玩具、语音门锁、门钟等等方面。它是根据用户自己的声音输入而识别的音晶片识音辩识的单片IC,它能识别12个不同的字句,可控制不同的输出开关,完成指定的功能。
特点：
内置麦克风放大器
内置A/D转换器
12个1.5秒长的字句识别
多功能I/O口
2个普通输入脚,4个触发输入脚
2个输出端口,包含一个4输出口及一个输出口
2个LED输出驱动动
不同的编码方式,可做成专用的线路
2.4V~3.3V工作电压
低功耗,自动断电功能
极限参数
工作电压(VDD~GND)---------5V
输入电压变化--------------(GND-0.3V)至(VDD+0.3V)
连续工作温度--------------0℃~-+60℃
电气参数
VDD=3V，GND=0V，Ta=+25℃，
参 数
测试条件
最小
典型
最大
单位
静态电流
回路
1
10
UA
工作电流
输出空载
2
MA
输入低电平
0.8
V
输入最电平
2.2
V
输出低电平
输出电流= -0.5mA
0.5
V
输出高电平
输出电流=0.5mA
2.5
V
功能说明
的操作分为两大部分，首先必须将字句录入，第二步操作才是识别模式，此外，操作中AP7003-01能够判断是否有信号输入，这一切均按内部程序或是特定编码选择所决定。
在你需做识别操作时，目标的字句必须已存入内部存12个存贮区，存贮12个不同字句的特征。每个存贮区可以存放长达1.5秒的字句。你可以用键盘来选择存贮区或用适当的命令控制，将字句录入。
可用外部的麦克风或其它媒体输入语音或字句内容，经过内部麦克风放大器准确放大之后，语音信号被内容的A/D转换器数字化。内部声效处理器将处理数字化后的语音及将字句里的特征进行抽样。
当被识别的目标字句，录入之后，你现在可以开识别操作，进入内部字句识别操作模式，输入的语音被声音处理器特征抽样，同存贮在内部的目标字句的抽样特征进行比较，必须是刚好同所选择的识别的目标字匹配。结果才输入信号至PA口或其它输出端。
在一定时间内，无操作时，会将电源关闭以节省损耗，后可用按键唤醒。
脚位参数
PIN name
Description
GNDD
数字地
LED1
低电平存放LED驱动脚，能设计成语音输入指示，适合于标准应用
LED2
低电平存放LED驱动脚，在标准应用线路中，设计成语音输入验证结果的标志
POB1~POB4
输出口，作为键盘扫描用，标准应用
PIT1~PIT4
低电平有效输入口，内部有上拉电阻，能设计成输入口或键盘的输入标准应用
VDDD
数字电源VDD
CAPV
去藕合电容，必须接电容在此引脚 到地之间，用于内部的电压基准器
OSCI
频率振荡器，控制脚，接一个56K电阻到地
PIM1~PIM2
普通输入脚，能设计成模式控制输入，用于标准电路
TEST
测试引脚，用于生产测试
POSL
输出模式选择，用于输出A口，若ProtA是高有效，则以POSL接高；若低电平有
效则接地
GNDA
模拟地
TREF
语音输入门槛电压控制
A2OUT
输出第二放大器
AIIN
第一(前级)放大器反相输入
A1OUT
前级放大输出
MICP
麦克风的正电源供给脚
VDDA
模拟电路正电源
POA1~POA12
输出口
PORES
高电平有效输入，清除输出口A状态
单片语音识别电路HL7003-02
操作方法：
1、通电后，先按①键，LED1和POA1(LED3)同时亮，此时立刻对着话筒发话(语音长度不超过1.5秒)，POA1灭，LED1亮，再对着话筒进行“学习”，LED2、POA1同时亮，表示“学习”成功。接着再按②键，LED1、POA2同时亮，.......。依此类推，直至1~12键全部学习完毕。也可以对某一键或某几个键进行无序输入和学习。
2、学习完毕，即可进行语音识别操作，12路输出可分别控制不同的电器(或动作)，12路语音识别可任意操作，即喊一句便控制一种电器的开或关。第11键为输出转换键，每转换控制一种电器都需按一下该键。
3、若需清除“学习”内容，应按清除键“C”，再次输入时，须重新按照第1步方法进行“学习”。

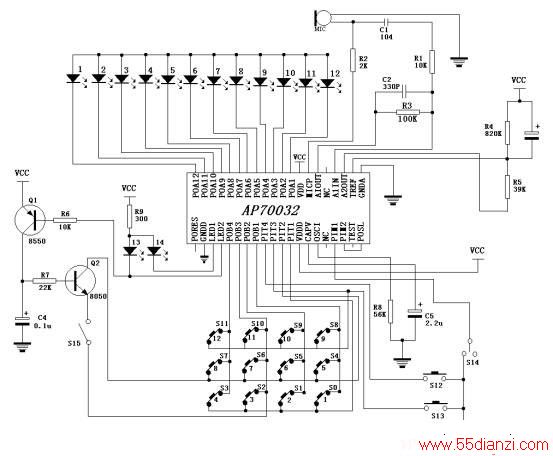

4、PIM1接“1”(高电平)，为12键模式，应用电路见图1。PIM1接“0”(低电平)，为8键模式，应用电路见图2。POSL接“0”，POA1~POA12输出为低电平，POSL接“1”，POA1~POA12输出为高电平。
注意事项：
1、标准电源电压3V；
2、驻极体话筒MIC的(+)、(-)极性一定要正确连接，否则无法输入，MIC连外壳一端为(-)，另一端(+)。
