差分放大电路的四种接法

　　1.双端输入单端输出电路
    电路如右图所示，为双端输入、单端输出差分放大电路。由于电路参数不对称，影响了静态工作点和动态参数。

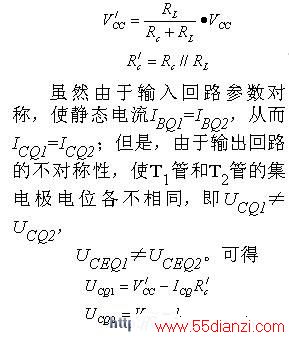

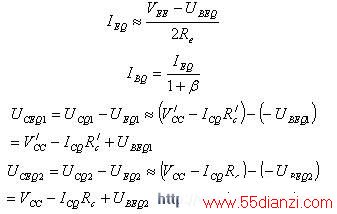

　　直流分析：画出其直流通路如右下图所示，图中和是利用戴维宁定理进行变换得出的等效电源和电阻，其表达式分别为：

　　交流分析：

　　在差模信号作用时，负载电阻仅取得T1管集电极电位的变化量，所以与双端输出电路相比，其差模放大倍数的数值减小。

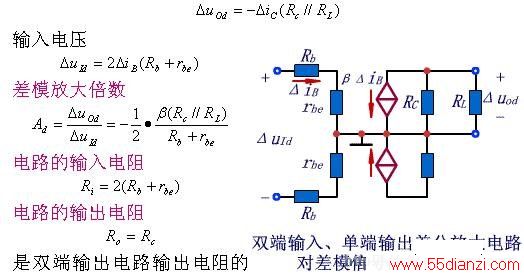

　　如右下图所示为差模信号的等效电路。在差模信号作用时，由于T1管与T2管中电流大小相等方向相反，所以发射极相当于接地。

　　输出电压

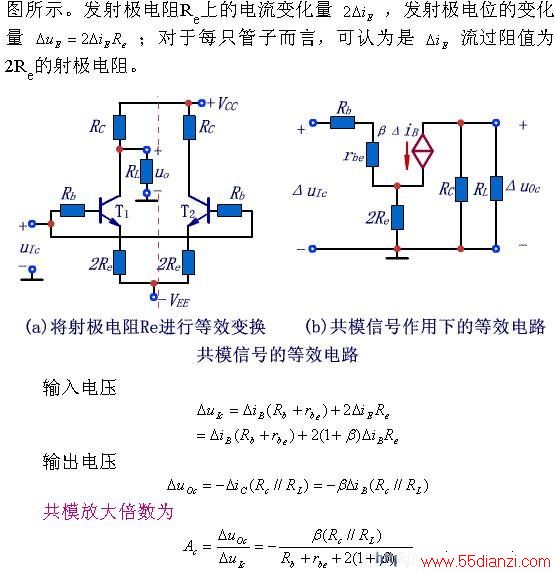

   　一半。如果输入差模信号极性不变，而输出信号取自T2管的集电极，则输出与输入同相。当输入共模信号时，由于两边电路的输入信号大小相等极性相同。与输出电压相关的T1管一边电路对共模信号的等效电路如下：

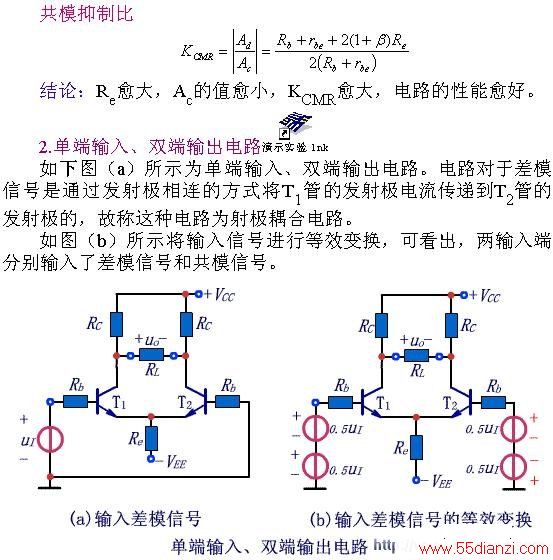

　　可见，单端输入电路与双端输入电路的区别在于：差模信号输入的同时，伴随着共模信号输入。

　　输出电压

   静态工作点以及动态参数的分析完全与双端输入、双端输出相同。

　　3.单端输入、单端输出电路如右图所示为单端输入、单端输出电路，该电路对静态工作点、差模增益、共模增益、输入与输出电阻的分析与单端输出电路相同。对输入信号的作用分析与单端输入电路相同。
