利用光强变化测量仪电路构成差分放大器电路图

利用光强变化测量仪电路构成差分放大器电路图

点击数:7784 次   录入时间:03-04 11:58:09   整理:http://www.55dianzi.com   电子电路图

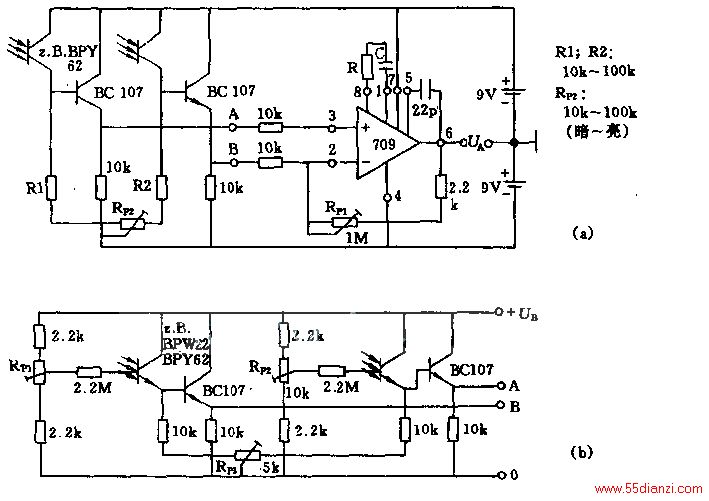

图(a)为一灵敏的光差分放大器电路。它有两个同样的光敏晶体管(如BPY62),并分别通过其射极跟随器BC107对称接至运算放大器709上。电阻R1和R2需根据周围亮度确定。利用电位器RP2可调节两输入分压器及运算放大器的对称度。电位器RP1用于调节放大系数。此电路光敏晶体管基极开路。图(b)电路具有较好适应周围光线情况的优点。此电路中点A、B也同图(a)一样同运算放大器相连。电位器RP1和 RP2用于调整两个光敏晶体管的基极电压,以使任意亮度下输出电压均可调到零。此外由电位器RP3还可作精细微调。

图(a)为一灵敏的光差分放大器电路。它有两个同样的光敏晶体管(如BPY62),并分别通过其射极跟随器BC107对称接至运算放大器709上。电阻R1和R2需根据周围亮度确定。利用电位器RP2可调节两输入分压器及运算放大器的对称度。电位器RP1用于调节放大系数。此电路光敏晶体管基极开路。图(b)电路具有较好适应周围光线情况的优点。此电路中点A、B也同图(a)一样同运算放大器相连。电位器RP1和 RP2用于调整两个光敏晶体管的基极电压,以使任意亮度下输出电压均可调到零。此外由电位器RP3还可作精细微调。
