高频感应液体加热装置

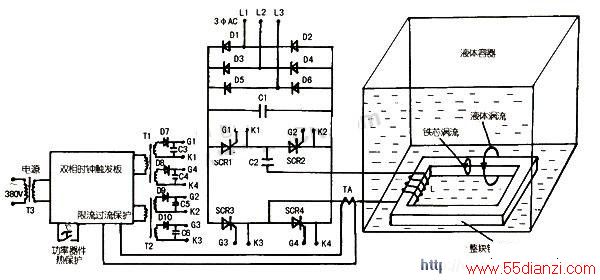

　　加热装置如附图。

　　工作原理如下：SCR1~SCR4组成BTL推挽输出,三相电源通过D1～D6组成的三相桥式整流电路后在C1两端得到500V左右的直流电压，双相时钟触发板控制T1、T2两只变压器交替工作，当T1有输出时，SCR1、SCR4导通，C2充电，电感L中通过C2的充电电流，C2充电结束，通过SCR1、SCR4的电流小于其维持电流而自动关断，接着T2输出触发信号使SCR2、SCR3导通。电容C2放电并反向充电使电感L中通过C2的反向充电电流，C2充电结束，SCR2、SCR3自动关断。接着T1又输出触发信号。这样周而复始重复上述过程，使电感L中通过一个高频脉冲信号。在其铁芯中产生强大的感应涡电流使之发热。同时被加热液体中也感应出涡流（加热液体相当于变压器次级1圈绕组）其大小决定液体的导电性能。

　　这样一方面铁芯产生的热量传递给被加热液体；另一方面液体本身也在产生热量，大大提高加热效率。很明显,这种加热方式的加热元件是沉浸变压器。由于它结构简单（输入圈数50匝以下。铁芯为整块钢铁），因此，成本低、寿命长、维修简单方便。
