基于14443-A协议的无源电子标签数字集成电路设计

       (4)测试命令出错情况：当标签接收命令为当前通信状态不能接收的命令，命令约束为其他通信状态的操作命令，测试检错功能。

        (5)测试命令操作时间间隔出错情况：当标签在规定的时间间隔内接收命令，时间间隔范围约束为一次操作完成时间和帧保护时间，测试检错功能。

       6 结 语

       本文采用Synopsys工具，结合中芯国际的0.35μm工艺库，可以得到本文所设计芯片的面积和功耗如表1、表2所示：

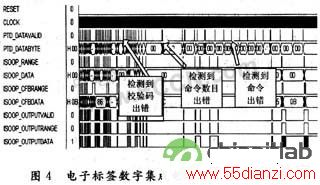

       表1、表2中，工艺库定义的芯片面积以一个与非门作为单位，因此本文设计芯片的面积为36 877.750 000μm2，功耗为30.845 8 mW。根据上述验证平台和测试向量集，对本文所研制芯片进行通信功能测试，其结果的波形截图如图4所示。由图4可见设计电路能够检测出校验码、命令数目和命令等出错情况。综合上述结果可见，设计的芯片符合ISO／IEC14443-A协议，并可以满足元源电子标签对通信和信息安全性的双重要求。
