用于直流电器的固态开关

　　这种固态直流开关只需三只晶体管和少量无源元件就能制成。它能用来在接通一只电器的同时关掉另一只电器。反过来，也可在关掉一只电器的同时接通另一只电器．只需要简单地接一按相关开关即可。

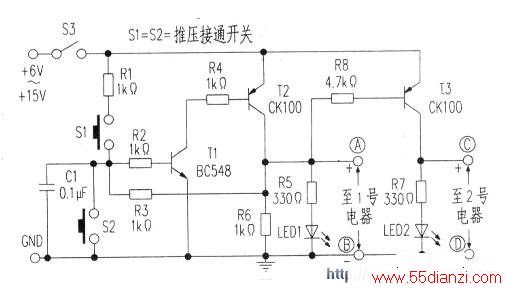

　　电路工作电源范围可从6V至15V。它利用晶体管T2至晶体管Tl的正反馈将电路维持在锁定状态，而第三只晶体管T3则用来帮助T2进入导通状态。

　　一开始，当合上电源开关S3时，两只晶体管T1和T2均截止，因为它们均无正偏。此时T3经电阻R8和R6有效接地，结果T3获得正偏导通，使2号电器接通工作，同时LED2给出发光指示。

　　这种状态直至按下开关Sl时才发生改变。当按下S1时，Tl基极荻得正电压．T1导通后使T2基极经电阻R4接地，T2也立即导通。T2导通后其集电极的正电压通过R3又反馈至T1基极，使Tl基极电压进一步上升。这种正反馈很快使Tl和T2锁定在稳定的导通状态。于是l号电器接通工作，同时LEDI给出发光指示。

　　T2导通后其集电极电压拉向正电源，由于T2集电极经R8与T3基极相连，因而T3截止，2号电器因此关掉，LED2也熄灭，这种状态一直维持到开关S2按下为止。分别按下Sl或S2，就可使l号电器和2号电器轮流接通和关掉。

　　注意，在测试中发现，l号电器必须从电路吸取lOOmA以上的电流（即1号电器等效电阻必须小于220Ω）时电路才能锁定在接通状态，但2号电器则不受此限制。任何电器从电路吸取的最大电流不超过275mA。T2和T3需加适当的散热器。
