改良型触摸式节能电烙铁

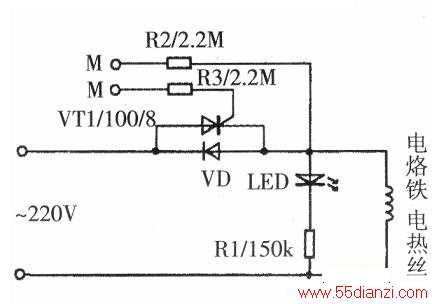

　　此电烙铁电路见下图。
　　
　　结构：在原先普通电烙铁上加了控制电路、指示电路和保护电路，在手柄上加了隐形触摸铁丝，手感和外形与普通电烙铁并无区别。
　　
　　使用：触摸式节能电烙铁改良型使用与普通电烙铁使用完全相同，无须特意触摸，在使用时自然触发，（并无使用机械开关那样的麻烦）。无论是与烙铁座配合使用还是单独使用均不影响使用效果。
　　
　　元件选用与原理：本电路结构简单，只用到了一只整流二极管与一个可控硅等电阻。体积很小，很方便的放进电烙铁手柄中，节能原理主要使用了二极管的单向导电性，能将原220V的交流转变为110V的直流，使功率下降1/2。　　
　　
　　使用效果：此电路在普通电烙铁应用时，原先功率为35W、电流165mA。改装后使用时功率也为35W、电流也为165mA，但节能状态功率为14W、电流60mA，预热时节能超过1/2。电烙铁使用寿命延长3倍以上。冷却速度加快。
