一、制作方法

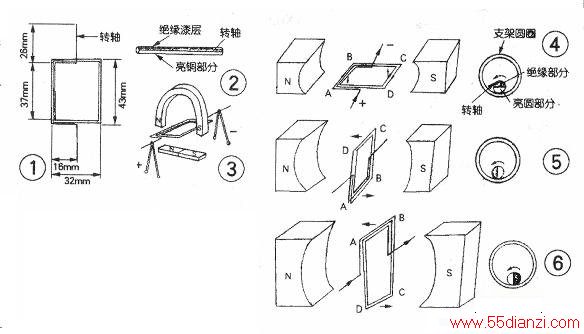

1．取一段φ0.5mm的漆包铜线（注意不能太粗，否则将由于自重过重而不能转动），绕2.5匝，两端各留一段当轴使用，其具体形状及尺寸如图1所示。线圈弯好后再用细线扎紧，以防松散。
2．将此线圈水平放置，用小刀刮去转轴下半部分的绝缘漆层，露出亮铜部分。如图2所示。
3．取φ1.3mmx130mm的铜丝两根，用砂纸砂亮，中间各绕一小圆圈，将这两根铜丝弯成支架形状，并用自攻螺丝固定在小木板上。如图3所示。
4.将线圈两端的轴分别放人两个小圆圈内，线圈外放置一块大小合适的蹄形磁铁，注意磁铁不能放得太低，否则通电线圈所处的磁场的强度将变弱；如无蹄形磁铁，在线圈下放一块条形磁铁也可，如图3所示。
5．将用两节电池组成的电池组的正负极分别用鳄鱼夹接在铜丝支架上，将线圈水平放置，然后松手，线圈就连续转动起来了。
二、工作原理
这个线圈制成的“电动机”没有换向器，为什么能连续转动呢？因为它的工作原理和课本中介绍的直流电动机不同。其工作原理如下：
1．当线圈处在如图4所示的水平位置时，转轴的亮铜部分与支架的小圆圈接触，如线圈通以图示方向的电流，则根据左手定则，线圈AB边受到向下的磁场力，CD边受到向上的磁场力，线圈逆时针转动。
2．线圈转动过程中，受力逐渐减小，速度逐渐增大，当转至竖直位置时，受到的磁场力为零，但速度最大，如图5所示。
3．线圈稍越过竖直位置后，转轴的绝缘层与铜丝支架的小圆圈接触，线圈中无电流，线圈不受磁场力的作用，这点与课本中介绍的直流电动机换向情况不同，它将在惯性作用下继续逆时针转动。当线圈由于惯性再转过稍大于180。的角度时，如图6所示，转轴的亮铜部分又与支架的小圆圈接触，AB边又受到向下的磁场力，CD边又受到向上的磁场力，线圈又加速转动。这就是没有换向器的“电动机”能连续转动的原理。
三、制作注意事项
这个“电动机”虽然制作简单，但倘若制作不当，尤其是转轴的刮漆位置选择不好，线圈将不能连续转动。制作应注意下列事项：
1．转轴刮漆位置的选择若将线圈竖直放置，刮去转轴下半部分的绝缘漆层，则线圈处于垂直位置时有电流，这时线圈的AB边和CD边受到的磁场力一个向上，另一个向下，是一对平衡力，不能产生转矩，线圈将不能转动。因此，正确的刮漆方法是将线圈水平放置，刮去转轴下半部分的绝缘漆层，这样，线圈在水平位置有电流流过时，AB和CD两边受到的磁场力是一对力偶，线圈才能转动。
2．如无蹄形磁铁而用条形磁铁代替时，可用数根条形磁铁同极性并列放置以增强磁场，并使线圈位居条形磁铁正上方的中心位置或略偏靠N极的位置，且磁铁应尽可能靠近线圈。
3．线圈的AB、CD两边不能离转轴距离太远，否则，线圈转至竖直位置时，要依靠惯性再转1800就比较困难，使线圈难以持续转动。
转轴也应弯在线圈的中心位置，且在同一直线上。否则，线圈容易卡住而不能顺利地转动。
4．两个支架上的两个小圆圈应平行，且在同一高度。不然，也易卡住线圈，使之不能转动。
5．线圈匝数一般以2.5至15.5匝为宜，不宜太多，否则，线圈自重会导致转轴弯曲。
6．电池最好用新的，以保证线圈中有足够的工作电流。
