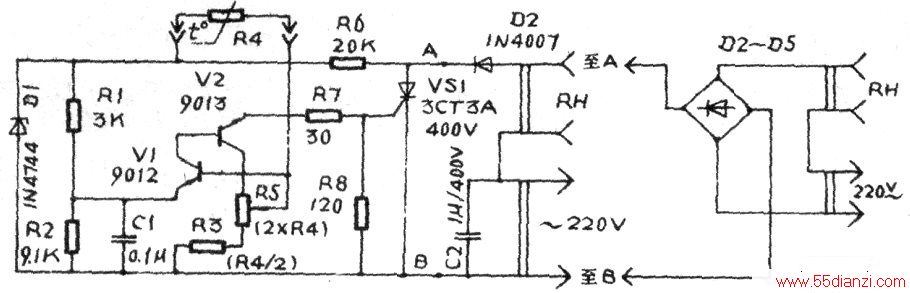

该电子调节器若配接不同的传感器可以实明温度、照明、电压等多种调节功能。其电路如图所示，电位器R5调整晶体管V1的动作阀值，稳压管D1、电阻R5构成稳压器，为控制电路V1、V2提供约15V电压，热敏电阻R4的阻值为4.7~47KΩ，可变电位器的阻值从9.1～91KΩ，晶体管V1、V2可选用任何PNP、NPN的功率三极管，例如9012及9013，电容器Cl的容量为0.22一1μF，02的容量为0.47~1μF，工作电压大于400V。
只要安装正确，木需要调整即可工作。为了构成照明度调节器功能，热敏电阻R4应该用光敏电阻或光敏二极管代替，将它与一电阻串联，电阻的额定值由实验方法确定。本文提及的调节器是用于孵化器的温度调节。为了提高可靠性，在可控硅导通时，接在负载的照明灯（4只工作电压220V、功率60W的灯泡并联）使其处于半亮状态。如果将此电子调节器用于照明度调节，桥式整流器D2-D5则接至A-B点（如图所示）。二极管的选取与所调节的负载功率有关，工作电压大于400V。
需要指出的是，在调节器调整及工作时，必须注意安全措施，将调节器安装在塑料外壳里，可调电位器的调节柄用绝缘材料制作，并保证热敏电阻R4具有良好的电绝缘性能。
