给家庭影院加装梦幻彩灯

　　这里介绍的梦幻彩灯电路，适应于各种类型的家庭影院系统加装，它利用了大屏幕彩电视放部分输出的R、G、B三基色信号来控制彩灯串的发光效果，让人们在欣赏歌舞或自娱自乐的时候，营造出一种梦幻般的氛围，让人置身于画面之中。
　　
　　电路工作原理
　　

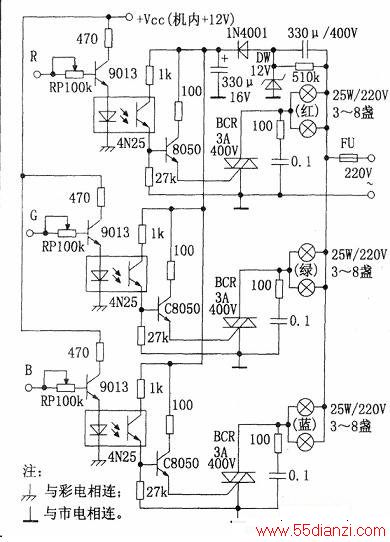

　　梦幻彩灯电路的工作原理如图所示。R、G、B三基色信号分别取自显像管电路的三只视放管的发射极，+ VCC直接采用彩电内的+12V电源。当某一基色信号强度改变时，对应的光电耦合器4N25内发光二极管的亮度相应的改变，光电管的阻值随之改变，通过三极管C8050来改变双向可控硅的导通角，从而起到调节相应的彩灯串的亮度，使环境色彩与电视画面保持了一致。电路中，220V市电经电容330n/400V限流降压、1N4001整流后为彩灯控制电路供电。与BCR并联的阻容元件，可以滤除干扰。
　　
　　元件选择及调试
　　
　　电路中的元件参数已在图中标注，选择时可以参考。各类彩灯串的数目，可以根据房间的情况布设，一般为3—8盏为宜，三种颜色相间排列。调节电路中电位器的在路阻值，可以改变相应彩灯串的调节灵敏度。彩灯控制部分带有市电，调试过程中务必小心，防止触发。
