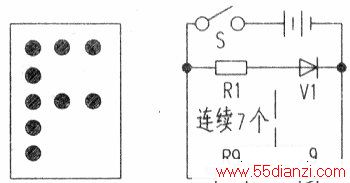

研究凸透镜成像是中学物理的一个重要实验。一般采用的光源是一支点燃的蜡烛。由于亮度不足，效果往往不是很理想。本人用高亮度发光二极管来代替蜡烛，取得了较好的效果。具体制作方法是：取9只直径Smm的高亮度发光二极管．存一平面上排成如下左图的形状，每个二极管串联一个82Ω的限流电阻，电源电压取3伏，电路见下右图。上述元件可装置在一块三合板上。把此板插在光具座上，闭合电键，就可以开始实验了。
此板不仅亮度高，而且排成“F”形，更容易使学生分清光屏上成像是倒立还是正立。
在制作时高亮度发光二极管可用红色的，也可用绿色的，也可搭配使用。限流电阻阻值越小，发光越强。考虑到二极管的寿命，每个二极管的电流不宜超过15mA。
