一款实用的电话照明灯

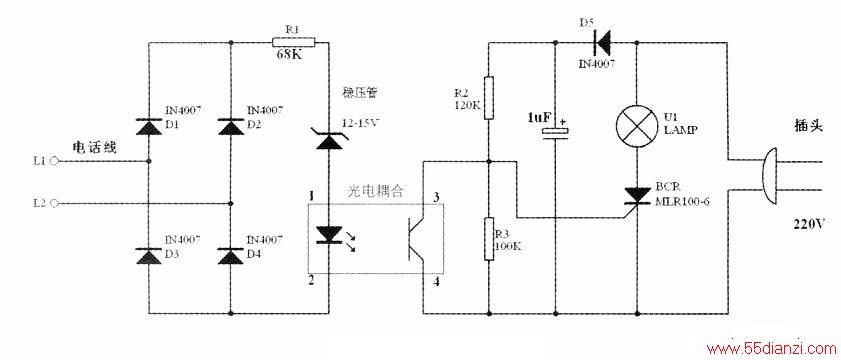

　　这款电话照明灯是根据电话机及光电耦合器、可控硅原理设计的，工作原理如下：
　　
　　1、D1~D4构成一桥式整流电路，L1、L2与电话机并接。
　　
　　2、挂机状态时，线路电压约为48V，经R1限流，使稳压管击穿，光耦IC导通，可控硅无触发电压截止，指示灯不亮。
　　
　　3、当有电话来时，铃声电流经D1~D4整流为脉动直流，使光耦不断导通和截止。可控硅得到脉冲触发导通和截止，灯泡发出闪烁的光。
　　
　　4、摘机以后，高内阻的馈电电压马上降到≤l2V，稳压管不能截止，光耦IC截止，其4脚电压上升，可控硅触发导通，灯泡点亮。
　　
　　此电路特点有以下几个方面：
　　
　　1、平时无电话时，电灯不亮，几乎不耗电能。
　　
　　2、搞机后灯即亮，可当作拨号照明灯。
　　
　　3、提醒挂机：打完电话挂机，如果灯未熄灭，说明话筒未放好，提醒使用者正确挂机。
　　
　　4、防盗打功能：如自家未打电话而灯壳，可提起话筒聆听，如有话音，说明有人盗用你的电话线路：如无任何声音，说明外线断线，即可通知电话局维修。
　　
　　5、来电灯光提示：老人耳背可能听不到振铃声；嘈杂的商店也可能听不到振铃声，当看到灯在不断闪亮时，即可知有来电。
　　
　　6.如果在白天接电话时怕照明灯壳会费电，也可以关闭照明灯。
　　
　　此电路结构简洁，制作成本很低，元件易购，电阻选择1/8W的普通电阻即可。光电耦合IC用PC817等四脚光耦，可控硅可用任何IA/400V的单向可控硅，如MLRIOO-6、BT33等。
