CATV屏幕墙自动巡查器的设计

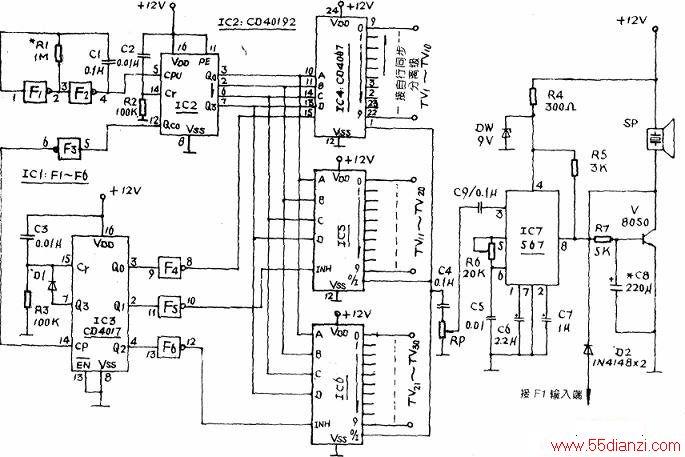

　　本装置可对有线电视机房内由数十台电视机组成的“屏幕墙”进行扫描式巡回监视，从而免除了值班员丝毫不得分神之苦。电路见下图所示。
　　
　　工作原理
　　
　　本装置是根据电视信号异常时大多出现行同步信号减弱或丢失的原理，利用模拟电子开关依次将“屏幕墙”上各电视机的行同步信号送到频率检测电路进行检测，从而判别全电视信号是否正常。本电路暂以30路信号为例，这对于一般的乡镇CATV机房已足够，如果需要，可方便地进行扩展。
　　
　　图中，1C4—1C6是三只十六路CMOS模拟开关集成电路CD4067，这里仅用了它们的前十个开关组成～个单刀三十掷模拟开关电路。各模拟开关的一端（静触头）分别接到三十台电视机的行同步分离输出点，另一端（动触点）作为公共端（即IC4～lC6的①脚）取出信号送往鉴别电路。IC2是一只二一十进制加减可逆计数器CD40192，这里只用其加法功能，其输出的8421码驱动IC4～lC6，进行“刀”位转换。F1～F6(IC1)是一只六反相器CMOS电路CD4069中的六个非门，其中，Fl、F2和Rl、C1组成一个方波振荡器，其上升沿供IC2计数用。IC3是一片十进制计数分频器CD4017，利用其输出的高电平互锁性能使IC4~lC6轮流工作。1C7是一只锁相环音频译码器LM567，其内部压控振荡器的中心振荡频率由R6、C5设定于和电视行同步信号频率相同的15625Hz上。当有正常的行同步信号输入时，IC7⑧脚为低电平，三极管V截止，SP无报警声。反之，当输入IC7③脚的行同步信号消失或减弱至其不能解调时，⑧输出高电平，V导通，有源讯响器SP发出响亮的报警声。值班员便可据此迅速从屏幕墙上找到是哪一路信号出现异常。
　　
　　具体扫描过程是：电路通电时，C2、R2和C3、R3组成的两个微分电路分别给IC2、IC3清零，IC2输出状态为“0”，IC3的QO输出高电平，其余为低电平。IC3的Q0高电平由F4反相，此低电平加到IC4的禁止端INH，IC4为允许工作状态，Q1、Q2的低电平经F5、F6反相为高电平，加到1C5、IC6的INH端，使lC5、IC6为禁止工作状态。随着IC2的CPU端脉冲的输入，其输出数据由“0”往“9”依次增加，IC4刀位由“0”往“9”逐个转换。当IC2计满10个数时，IC4的“9”也接到输出端，再一个上升沿进入IC2的CPU时，IC2又回到“0”，同时，进位端Qco输出一个负脉冲，经F3反相为正脉冲加到IC3的CP端，IC3变为Q1输出高电平，经F5反相后使IC5的INH端为低电平，IC5工作，IC6仍不工作。同时，Q0变为低电平，由F4反相后使IC4的INH为高电平，IC4退出工作状态。随后IC5的“0”~“9”依次接至输出端①脚，最终1C6工作……。当1C2计满30个数后，30台电视皆被巡检到，当IC2的Qco再输出一个脉冲时，IC3的Q3变为高电平，并加到Cr端使IC2立即清零，QO变为高电平，IC4开始工作。至此，一轮巡查结束，下一轮接着开始，如此循环往复，电路对30路信号不断监测。当任一路行同步信号异常时，SP立即报警，同时，V集电极的低电平经D2将Fl输入端箝位于低电平，振荡器停振，电路状态被固定，SP响过不停，直至断电。
　　
　　图中的C8是防止模拟开关转换瞬间行同步信号丢失引起SP误报警而设。
　　
　　元件选用与制作
　　
　　IC1用六非门电路CD4069、CD40106等，IC2用二——十进制加减计数器CD40192，IC3用十进制计数分频器CD4017或MC14017，IC7用锁相环音频译码器LM567、NE567等。SP用具有自振荡功能的有源讯响器，通电即可发声，其余见图。制作时，所有元件焊装于一块电路板上，TV1～TV30端用屏蔽线接至各电视机的行同步信号输出点。从任一电视机中取出一路12V电压作为本装置电源。
　　
　　调试
　　
　　(1)调整Rl阻值，使振荡周期也即模拟开关转换周期在2。3秒。
　　
　　(2)调节R6阻值，使行同步信号正常时IC7⑧脚为低电平。
　　
　　(3)调整C8容量，保证开关转换时SP不误响。
　　
　　(4)调节RP1，使lC7灵敏度适中。
