本电子钟走时由石英晶振决定,走时精度高,主要元件有11个数字集成电路(CD4543 6个、CD4518 3个、CD4040 1个、CD40601个)、130个高亮发光二极管和52个电阻。大屏幕数字钟采用6位数字(二十四小时制)显示,格式为“时时:分分:秒秒”,每个笔画由三个LED组成,石英晶体定时,走时精度高。工作电压:交流5V~9V,直流6V~10V。

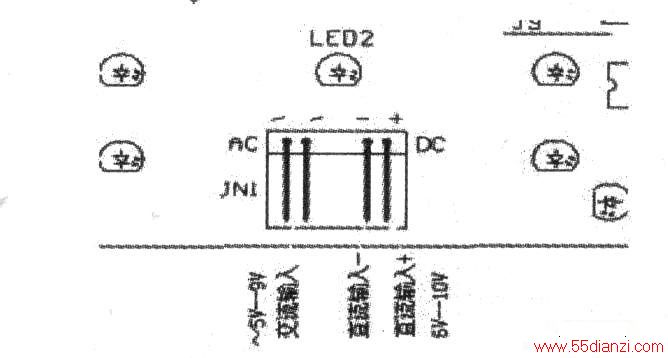

电子钟的电路原理图见上图.CD4543和CD4511的区别在于CD4543显示6和9时更接近阅读书写习惯,而CD4511显示6和9时,看上去更象拼音字母b和q,最上面和最下面的一横的亮灭不同。电源接线图见中图.板外接线图见下图。
时间设置:板上不带设置开关,调整时间需要导线分别短接对应插针。
1.短接“COM”和“H”插针,快速走时显示,等“小时”显示到需要的时间后.断开短接;
2.短接“COM”和“M”插针,快速走时显示,等“分钟”显示到需要的时间后,断开短接;
3.短接“COM”和“S”插针,快速走时显示,等“秒钟”显示到需要的时间后,断开短接;
4.短接“COM”和“T”插针,停止走时。
