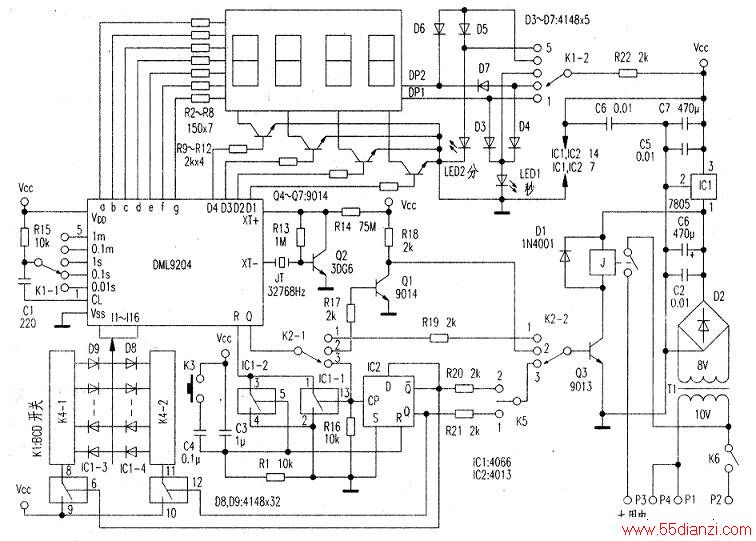

电路原理图如下图所示。延时控制分为延时开、延时关和循环控制三种方式，原理如下：
1．延时开（开关K2拨于1位置）
当给电路供电时，由于C3的充电作用使电子开关IC1-2导通，DNL9204的清零端R接地为低电位，计数器清零，清零后计数器开始计时。当计时值等于延时设定开关K4-1的设定值时，DL9204的Q端输出高电位，Q3导通，继电器J吸合，常开触点接通用电器的电源，使电器得电而工作，从而达到延时开的目的。
2．延时关（开关K2拨于2位置）

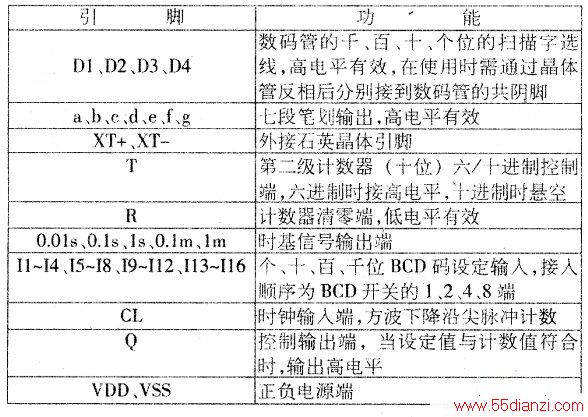

下表当给电路供电时，一方面由于C3的充电作用使电子开关IC1 -2导通，DNL9204的清零端R接地为低电位，计数器清零，清零后计数器开始计时；另一方面，电源通过R18使Q3导通，继电器J吸合，用电器获电。当计时值与延时设定开关K4-1的设定值相等时，DNL9204的Q端输出高电位，Q1导通，Q3截止，继电器J释放，切断用电器的电源使电器停止工作，从而实现延时关的目的。
3．循环控制（开关K2拨于3位置）
循环控制独特之处是开和关的时间可以分开设定，并且可以通过K5选择先开后关或先关后开。当电路供电时，由于C3的充电作用使电子开关ICl -2导通，DNL9204的清零端R接地为低电位，计数器清零，清零后计数器开始计时。
IC2双稳态电路的Q端为高电平，lC1一3导通。开关K4-1接入DNL9204。当DNL9204的计时值与延时设定开关K4-1的设定值相等时，DNL9204的Q端变为高电位，一方面使由IC2构成的双稳态电路发生翻转，其Q端变为高电位，Q端变成低电位，该高、低电位使K4-1脱离电路，K4-2接入电路；另一方面DNL9204的Q端的高电位使IC1一1导通，DNL9204的R端为低电位而使DNL9204清零，DNL9204的Q端变为低电位，DNL9204恢复到计时状态，当计时值等于延时设定开关K4-2的设定值时，DNL9204的Q端又变为高电位，使DNL9204清零。
K4-1与K4-2轮流接入电路和双稳态电路定时翻转，这一过程周而复始，实现了循环控制。开关K5是先开后关和先关后开的选择开关，当在1位置时，为先关后开，双稳态第一次翻转前，Q为高电位、Q为低电位，Q3因Q端的低电位而截止，继电器J不动作，用电器无电而不工作，当双稳态第一次翻转后，Q为高电位，Q为低电位，Q3因Q端的高电位而导通，继电器J吸合，用电器获电而工作。当K5在2位置时，为先开后关，其过程与上述相反，双稳态第一次翻转前，Q为高电位，Q为低电位，Q3因Q端的高电位而导通，继电器J动作，用电器获电而工作，当双稳态第一次翻转后，Q为高电位，Q为低电位，Q3因Q端的低电位而截止，继电器J释放，切断用电器的电源。
元件选择
电路对元件无特殊要求，石英晶体JT可以从废旧电子手表中获得，数码管选用单节共阴数码管，集成电路IC1选CD4066、IC2选CD4013或功能相当的数字集成电路，BCD拨盘开关选用小型KSA系列开关，如KSA-30等，继电器J根据用电器功率的大小选择工作电压为9V的中功率继电器，其他元件按图中标示选择即可。
制作与使用
电路一般不用调试，一装即成。只是Q2 -定要使用3DG6，若发生不计时，说明电路没有起振，可微调R14的阻值。

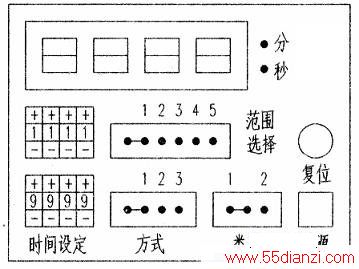

本控制器的面板布置如右图所示，制作时可以参考。
CD4013是双D型触发器，本电路只使用了其中之一，闲置的一个要将其CP、R、D、S端均接低电位地。
使用本控制器控制大功率用电器时，要采用加中间继电器或接触器的方法，避免控制器中的控制继电器损坏。

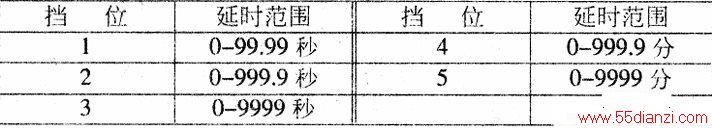

范围选择开关K1各挡位的延时时间范围见下表，要根据延时控制的范围选择合适的挡位。计时单位是由发光二极管LED1（秒）和LED2（分）来指示的。
使用时，先接通控制器的电源，设置好延时时间、延时方式，按复位键启动控制器，再打开用电器的电源开关，即开始延时控制。
