VITA46 VPX标准定义了一种通用尺寸的机箱，它可以容纳各种形式的卡(参考文献1)。这些卡插到一个通用背板上。本设计用PCIe的VITA46.4在一个VPX系统中的外设卡和主控制器之间传送数据。它采用了PCIe Revision 1，工作速度为2.5Gbps。所有符合VPX的卡都必须使用自己的独立时钟，这与其它符合PCIe要求的系统不同，如PC。VPX外设卡也必须为PCIe事务建立自己的时钟，这意味着，时钟与主单板机是相位无关的。因此，外设时钟是异步时钟。PCIe标准允许这种情况，而对所有异步PCIe时钟有严格的抖动容差要求。

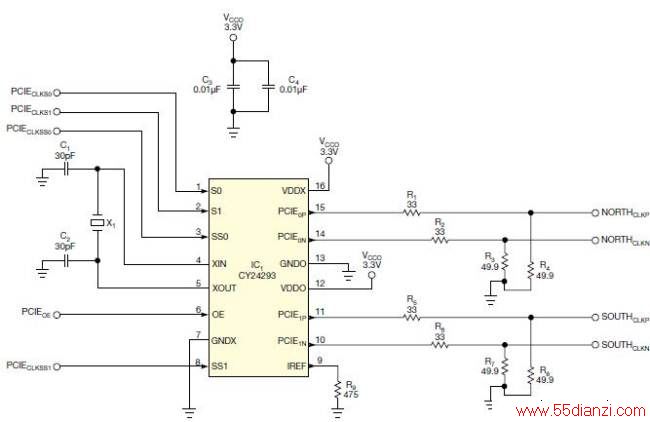

本设计中的外设卡使用了一片FPGA作为数字处理主器件。FPGA供应商的评估板通常采用PCIe接口，但板上不使用异步时钟。为了实现异步时钟， 可以用一只与某种型号振荡晶体精确匹配的时钟芯片(图1)。时钟芯片IC对晶体有抖动、老化和阻抗方面的要求。晶体应在-40°C~+85°C的温度区间内保证这些要求。必须使用CY24293数据表中的公式计算晶体的负载电容值。来自CY24293的时钟被直接送入FPGA的高速收发器时钟引脚，从而获得了外设卡与单板机之间可靠的PCIe分组传输。CY24293还有一些其它的元件与布局要求，它采用一种PCIe设备走线配置，要求有阻抗可控的特殊长度走线，以及特殊值的串联电阻。
