制作一款简单的模拟触控开关电路

　　1、工作原理
　　

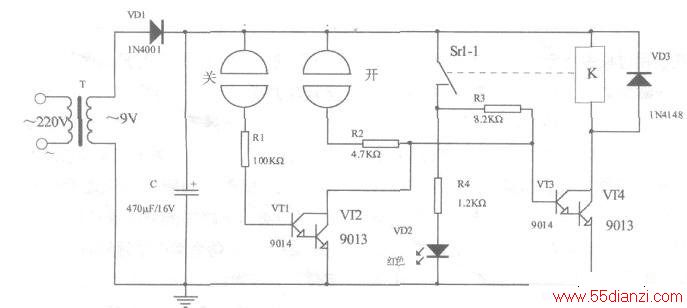

　　如下图，是利用晶体三极管开关特性的简易模拟触摸形状电路。
　　
　　当接通电源时，VTl-VT4均处于截止状态，继电器线圈中无电流通过，继电器常开触点断开，发光二极管VD2不亮。当用手指触摸一下“开”开关，电源经手指电阻（约几百至几千欧），R2注入VT3基极，复合管VT3、VT4导通，继电器线圈中有电流通过，常开触点闭合，VD2亮。由于常开开关闭合，R3接入VT3基极回路，手指离开电极后，VT3、VT4仍能保持导通状态。需要熄灭时，可以摸一下“关”电极片，由于正电源经手指电阻、Rl注入VT1基极，VT1、VT2导通，VT1、VT2的集电极电位下降。
　　
　　即VT3的基极电位下降，VT3、VT4由导通状态转为截止状态，继电器线圈中无电流通过，常开触点断开，VD2熄灭。

　　

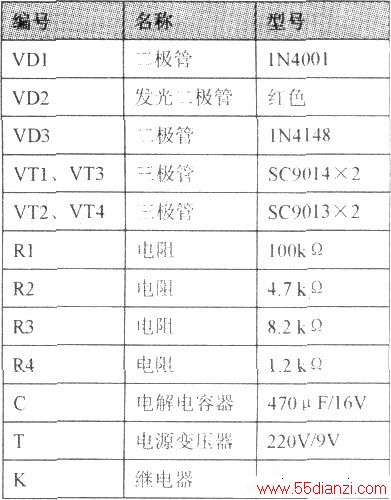

　　2、元器件选择，见下表

　　
　　3、安装、调试与检测
　　

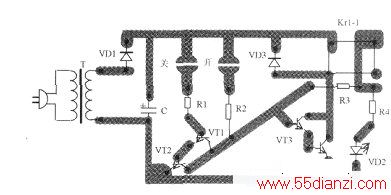

　　(1）按装配图安装各元器件。
　　
　　(2)手指触摸开关电极片最好能用防锈蚀的金属片。
　　
　　(3)检查无误后，接通电源。
　　
　　(4)用万用表直流电压档测量C两端电压，正常为9V左右。
　　
　　(5)用手指触摸“开”电极片，VT3基极电压从0增至1.4V左右，VT3、VT4导通，继电器吸合，VD2变亮。
　　
　　(6)用手指触摸“关”电极片．VT3基极电压下降．VT3、VT4截止，继电器释放，VD2熄灭。
