自制电池式感应水龙头

自制电池式感应水龙头

点击数:7308 次   录入时间:03-04 11:54:00   整理:http://www.55dianzi.com   感应-遥控开关电路

  XJ2-6B是一款微功耗主动式红外感应控制模块。线路板只有25×25平方毫米,在5V时工作电流≤30μA,感应距离可按需调节。广泛用于各种红外线感应开关及报警设备。

  用6B模块连接一对红外线收发器件及机电一体化低功耗电磁阀就可以组装成感应水龙头了。

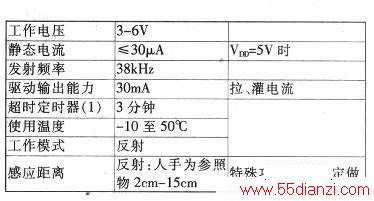

  模块的主要技术参数见下表;



  方框图见下图;

电池式感应水龙头方框图

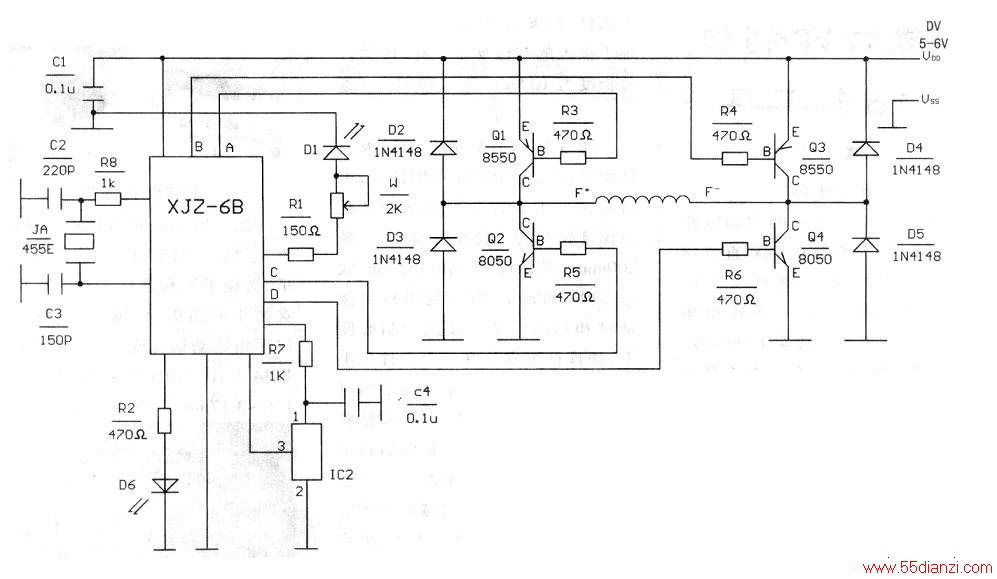

  工作原理见下图;

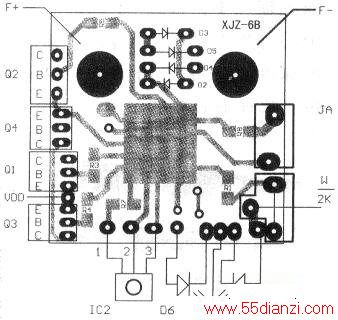

  感应水龙头线路板图见下图。



  感应水龙头工作原理

  VDD为5-6V电源,Cl为滤波电容;R7和C4组成的RC退耦电路向三端红外线接收器IC2供电;Dl为红外线发射管,Rl和W组成的串连电路调整Dl的脉冲电流而改变感应距离;D6为工作指示灯;模块输出4条驱动信号A、B、C、D经R3至R6送到Ql-Q4的基极,经Ql至Q4的桥式开关放大后推动电磁水阀F;JA为电路的时钟。

  电路工作时,模块发出38kH脉冲,经Dl转变为红外光脉冲定向发射,由于Dl与IC2之间被隔离,所以这时IC2不能接收到Dl所发射的红外线信号。此时,A、B为高电平,C、D为低电平,桥式开关被关闭,电磁阀F没有电流通过。

  当手伸到水龙头下方时,Dl发射的红外线遇到手之后部分被反射回来,IC2接收到这些反射信号、将它们送入模块进行抗干扰处理并与所发射的信号进行比较,如无误则向Ql基极送出低电平,Q4基极送高电平,桥式开关左上臂右下臂导通25ms时间,电磁阀F左为正,右为负启动,自来水从龙头中流出。

  一旦人手离开红外线感应区,IC2得不到相应的反射信号,模块便向Q3基极送低电平、Q2基极送高电平,桥式开关右上臂左下臂导通25ms时间,电磁阀F左为负,右为正,阀门关闭,水流停止。如果有物体进入感应区3分钟后仍不离开,模块的超时自闭功能便会启动并关闭电磁阀F以达到节水的目地。F这个电感性负载在断电时所产生的反向自感电流经D2、D3、D4、D5向电池充电,并防止反向电动势击穿Ql至Q4。

  由于模块内部设有独特的编码系统,所以工作时不受可见光和其它红外线信号的干扰,整机的工作非常稳定。

  元器件选用:电阻、电容均为0805型贴片元件。Ql至Q4选用β≥160的低饱和压降优质8050、8550中功率晶体管。JA为455KHz双端陶瓷振荡器。lC2为低功耗状态不保持式的38KHz红外接收头。D6为φ3红色LED发光二极管。Dl为发射半角θ<10°的聚光式红外线发射器L-56016。W为2K微调电阻,D2-D5为1N4148。F是4.8V脉冲式电磁水阀,型号为F-X6B。其中D6、Dl、IC2均用双组份环氧树脂浇注在F的底座上。底座用黄铜制造并配有防水上盖,整机表面进行了镀铬处理,美观且抗腐蚀。电池有两种选择,第一种是用4节5号电池,水龙头体积为  φ50mm×120mm,可开关水源15万次,工作时间在一年左右。第二种是用两节CR12-3A型锂电池,水龙头体积为巾50mm×78mm,开关水源20万次,工作时间在二年左右。

  组装与调试:

  线路板焊好仔细检查无误、即可安装固定在F的引脚上,连接好VDD、Vss、D6、Dl、IC2的连线,并将F底座与Vss连接,使用外接稳压电源实验时VDD电压调节为5-6V,并在电源两端并一只470μF电解电容(使用电池时不须要此电容),用示波器可以在JA两端观测到455kHz脉冲突发振荡波形。将W顺时针旋到底此时的感应距离最近。用手逐渐接近F底座上的红外线辐射孔,可以听到电磁阀吸合时的“嗒”一响声,手逐渐离开时又会听到电磁阀释放时“嗒”的响声。

  同时伴随“嗒”声D6闪亮。将感应龙头安装在自来水管上,反复调整W,当手距离出水口120mm左右时龙头出水,手离开后水自行关断。水流大小由入水口上的旋塞调整。把配套的密封胶圈安装在水龙头底座螺纹口的密封槽内,旋紧上盖,此时整机组装完毕即可投入使用。

  注意事项:

  (1)D2-D5一定要焊牢,防止F关断时的感应电势击穿桥式开关及模块。

  (2)模块为CMOS型电路,焊接操作时要注意防静电。

  (3)水龙头出水口距下方的水槽要有300mm以上的距离。

  (4)F入水口处的过滤网在安装中不要丢失。

  (5)装上盖时不要碰到线路板上的焊点。
