采用双D触发器CD4013的路灯控制器

　　本光控路灯采用CD4013双D触发器集成电路，电路结构简单、容易制作、工作稳定可靠。
　　
　　一、电路工作原理
　　

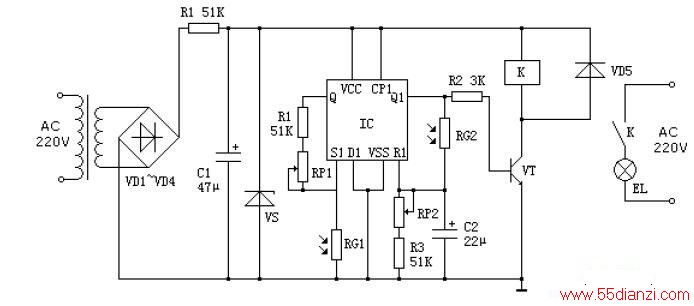

　　电路原理如下图所示。

　　该光控路灯电路由电源电路、光控电路和控制执行电路组成。交流220V电压经VD1~VD4整流、R1限流、C1滤波及VS稳压后，为光控电路和执行电路提供+12V工作电压。
　　
　　白天，RG1和RG2受光照射而呈低阻状态，IC的S1端为低电平，R1端为高电平，1端输出低电平，VT处于截止状态，K处于释放状态，照明灯EL不亮。
　　
　　夜晚，RG1和RG2因无光照射或光照变弱而阻值增大，使IC的S1端变为高电平，R1端变为低电平，Q1端输出高电平，VT饱和导通，K通电吸和，其常开触头接通，EL点亮。
　　
　　天亮后，RG1和RG2阻值下降，IC的Q1端又输出低电平，VT截止，K释放，EL熄灭。
　　
　　二、元器件选择
　　
　　IC选用CD4013或CC4013型双D触发器集成电路，VT选用8050或9014型硅NPN晶体管；RG1和RG2选用MG45系列的光敏电阻器；VD1~VD5均选用IN4007或IN4004型整流二极管。VS选用1W、12V稳压管，C1选用耐压25V的铝电解电容，C2选用耐压16V的铝电解电容，RP1和RP2选用普通电位器，R1选用2W的金属膜电阻器，R2~R4选用普通1/8或1/4W金属膜电阻器,K选用12V直流继电器，其触头电流容量视EL功率而定。
　　
　　三、制作与调试方法
　　
　　电路元件选择正确，焊接无误后，即可使用，调节RP1和RP2的阻值，可以调节光控的灵敏度。
