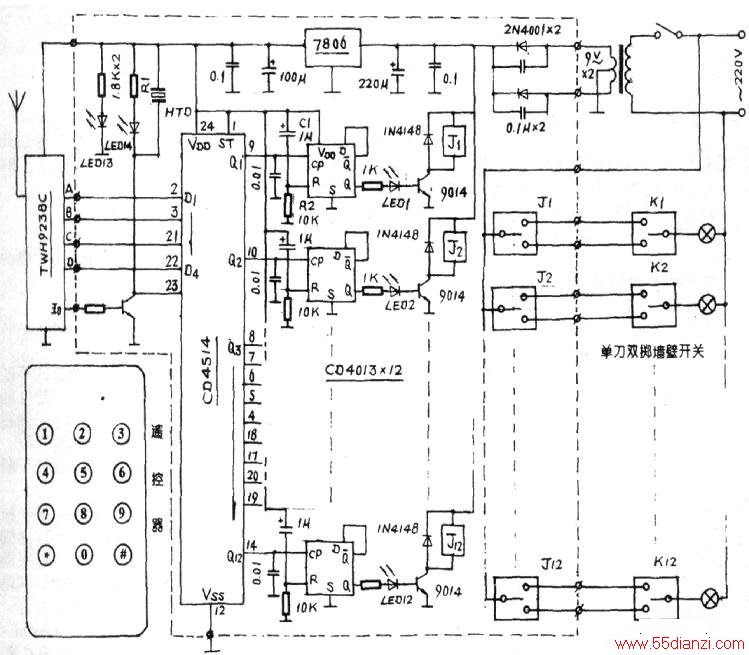

为适应现代家庭生活需要，制作了一套家用灯光遥控系统。其电路如图所示。
采用达华电子厂12路密码无线电遥控发射／接收组件。遥控发射器采用成品，使用方便。接收回路利用CD4514二次译码，输出为12路信号。由CD4013构成D触发器，实现各通道独立“开”和“关”。同时，利用TWH9238C的Io输出端，由R1和LED14、HTD构成有效接收声光指示，并解除了CD4514的禁止控制，可以很方便地判断数据接收是否正常。另外在CD4013的CP输入．端并入0.01μF电容，加强其抗干扰能力，增加可靠性。由C1、R2构成上电复位电路，使首次通电所有输出均为0。并且，制作时特别注意了电源的处理，留有一下裕量，并增加滤波及稳压电路，保证长时间工作稳定可靠。在线路板设计时，将图示虚线框内设计在一起，做成模块形式，制作调试非常方便。
如有必要，还可以将此回路扩展成16路或更多，同时可以实现对其他用电器的控制，如调光、调速等，也可以应用于其他控制场合。
