电路工作原理
在白天的时候，光照较强，开关不动作。在夜晚光线较暗时，通过声音，如拍手、跺脚、开门等声音，开关将会动作，继电器常开触点吸合，自动延时一段时间后，常开触点断开，电路恢复原状。本电路板上预留有外接控制接线位置，可以直接控制外部设备。

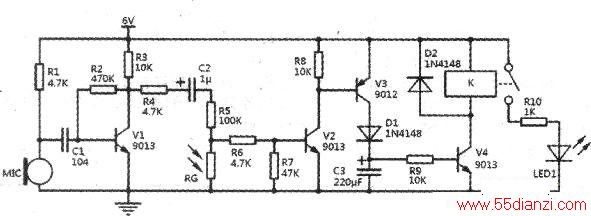

电路原理图如下图所示。电路由声音拾取放大、光控电路、延时控制等三部分组成。MIC、V1、R1、R2、R3、Cl组成话音放大电路．RG、R6、R7、R8、V2等组成光控电路，V3、V4、D1、C3、R9、K等组成延时开关控制电路。白天，光敏电阻RG受到较强光照，呈低阻状态，V2的基极为低电平，V2是NPN管，所以V2截止。电源正极经过R8送人V3的基极．V3是PNP管，故当V3基极处于高电平时．V3也截止。V4是NPN管，其基极为低电平，故V4也处于截止状态，继电器K不动作，常开触点所接LED1熄灭。
在晚间，由于光线较暗，RG呈现较高电阻，此时，如果有拍手等突发的声音发出，则话筒MIC会接收到声音，并将其转换为电信号，该信号经过C1送入由V1组成的放大器，放大后的信号经过R4、C2、R5、R6送入V2的基极，V2、V3均开始导通，从_V3的集电极输出的电信号经D1对C3充电，这个充电过程很快，因此V4的基极也很快呈现高电平。V4导通，继电器K吸合，常开触点闭合，LED1点亮。当拍手的声音消失后，V2、V3截止，但由于C3上还存有电荷，通过R9向V4放电，V4维持导通，继电器K也继续处于吸合状态。C3随着放电的进行而储存的电荷逐渐减少，V1的基极电位逐渐降低，直至截止，继电器K线圈失电，常开触点断开，LED1熄灭，完成一次延时控制过程。
Rl是驻极话筒的偏置电阻，调整阻值可适当改变话筒灵敏度。D2是续流二极管，用于在继电器K松开时，将线圈内储存的电荷迅速释放，以防止对V4的冲击。
电路装配要点

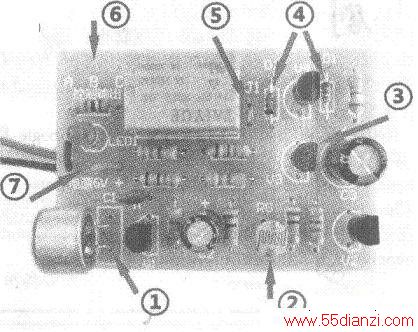

上图是元件位置图，下图是装配完成的成品板，装配要点可参看下图上的标示。
①驻极话筒需焊引脚，可用剪下的电阻、电容等引脚代用。驻极话筒需区分正、负极，与外壳相接的一极是负极，另一极是正极。
②光敏电阻不区分极性。调试电路时务必将该电阻用黑色胶布包裹起来，用于模拟黑暗情形，否则电路不会动作。
③V3是PNP型三极管，型号是9012，其余均为NPN型，型号为9013，请仔细辨认型号，不要搞错。
④D1、D2是二极管，型号是4148，管身有黑色圆环的一端是负极，请按印板字符方向安装。
⑤一⑥J1是输出选择跨接线。本板如果仅用于实习电路组装，仅需控制LED1的亮灭即可，则J1、R10、LED1均需焊装，J1可用电阻剪下的引脚代用。如果本板用于控制外部电器，则J1、Rl0、LED1均不安装，开关通过A、B、C三个预留焊点引出，其中BC间为常闭触点．BA间为常开触点。如被控电器是感性负载，最好另加隔离电路，以防干扰窜人影响电路正常工作。
本板建议使用4节5号电池做电源，电池盒引线穿过板上预留的2孔后再焊接在印上，可有效避免引线受外力而脱焊的现象发生。不建议使用外接非稳压电源、手机充电适配器等电源，这将引入难以预知的各类干扰，影响声控板的正常工作。
