设计这款继电器控制电路要求在一段时间间隔段内最多只能计两次数的累计装置。具体表现是：线路上电后延时2分钟才能开始计数，计数2次后不能再计数，再过1分半钟后电路复位，重新开始进入可计数状态。

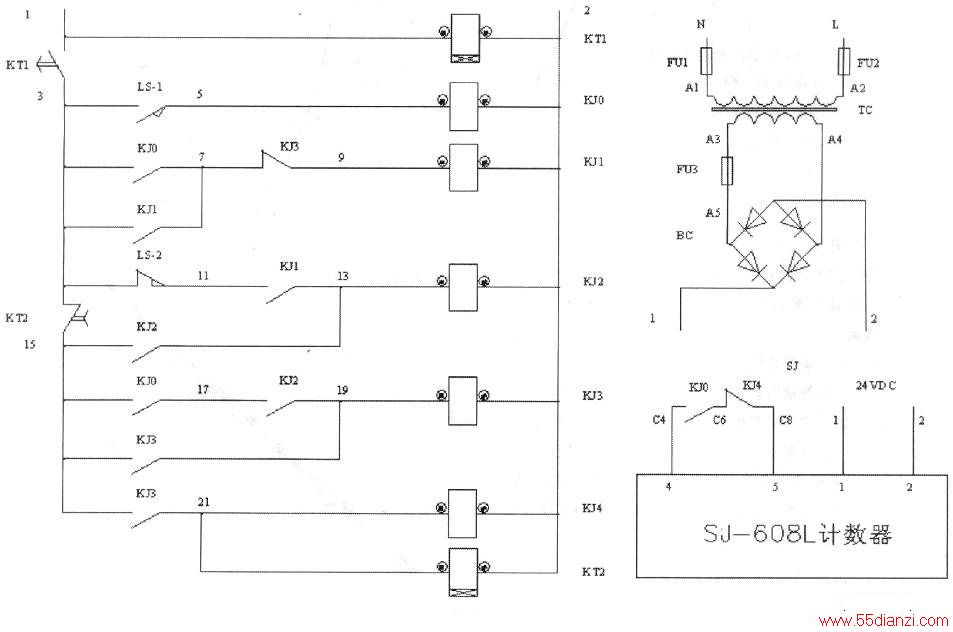

根据设计要求，设计电路如上图所示。
该电路的工作过程如下：时间继电器KT1用作上电延时，使得上电后需要等一段时间（约一分半钟）才能进入计数状态。当限位开关被接通后，LS-1的常开触点[3]-[5]闭合。继电器KJO吸合，接点[c4]-[c6]使计数器加1；接着继电器KJ1吸合，其常开触点[11]-[13]闭合，并通过触点[3]-[7]自保；等到限位开关恢复后，其常开接点LS-1断开，常闭接点LS-2闭合，继电器KJ2吸合，其触点[15]-[13]通过时间继电器KT2的延时断开触点[3]-[15]自保。此时完成一次计数；继电器Jl和J2在吸合状态。当限位开关再次被接通后．LS-1的触点[15]-[17]闭合，使继电器KJO吸合，其接点[c4]-[c6]使计数器再加1；还使继电器KJ3吸合并通过触点[15]-[19]自保。KJ3吸合，其常闭触点[7]-[9]断开，使KJ1释放；还使继电器KJ4吸合、KT2得电。KJ4吸合，使常闭触点[c6]-[c8]断开，断开计数回路；KT2得电后，延时一段时间后，其常闭接点[3]-[15]断开，使继电器KJ2、KJ3、KJ4和KT2释放，恢复电路初态。这样循环动作，实现要求的功能。
线路安装注意：

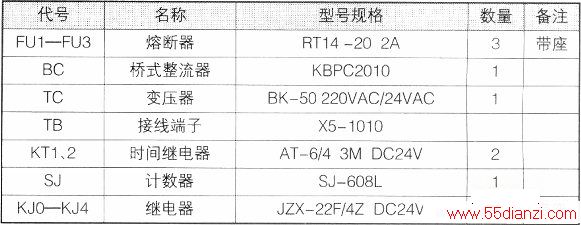

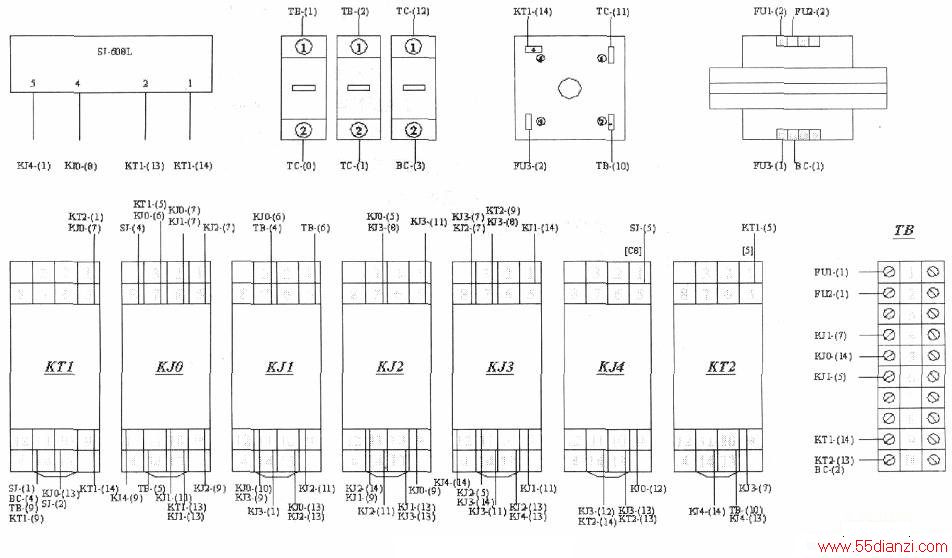

根据上图原理图所示，画出该电路的接线图如下图所示。下图中带下划线的为电器代号，圆括号内的数字是指该电器的引脚号。所选材料见下表。
先按下图所示排列各电器位置，量出长和宽，然后找一块底板，在对应的位置钻好孔，固定好各电器，再按下图接线。接线只要无误，都能正常工作。
