一、空调控制电路功能
为了安全起见，家用空调的插座一般都装得比较高。为了消除空调的待机功耗，在遥控关机后，常常要站在板凳上去拔空调的插头，需要开空调时，又得站在板凳上把插头插上去，相当麻烦。为此，设计了一个空调控制电路，该电路具有以下功能：
1．空调遥控关机后1分钟左右，自动切断空调的交流电源，使空调完全不耗电，亦使空调与电网完全隔离，从而保护了空调。该控制电路的待机功耗比空调待机功耗小得多，而且可以做到等于1W．因此节省电能。
2．提供了方便，省去了拔／插电源插头的麻烦。
二、电路组成

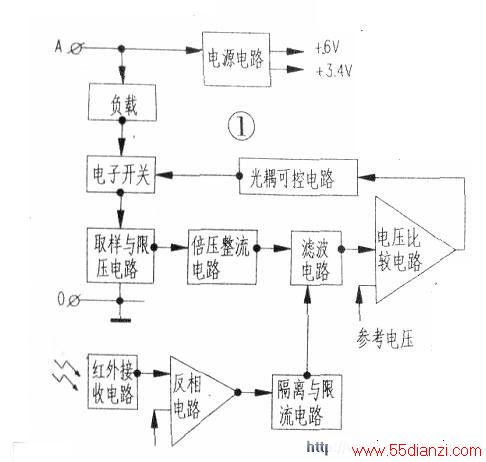

下图是该空调控制电路的框图。电路由红外接收电路、反向电路、隔离与限流电路、取样与限压电路、倍压整流电路、德波电路、电压比较电路、姥耦可控电路、电子开关．以及电源电路等组成。图2是其电路图。
1．电源电路由降压电容Cl、电阻Rl、稳压二极管DW、整流二极管Dl、降压电阻R2．以及滤波电容C2、C3、C4等组成。
2．红外接收电路由红外线一体化接收头]Cl(SFH506-38)组成。
3．反相电路由电压比较器IC2a(l/2LM358)构成。
4．隔离与限流电路由二极管D2和电阻R3组成。
5．取样与限压电路由取样电阻R和限压二极管D3、D4组成。
6．倍压整流电路由二极管D5、D6和电容C5、C6、C7．以及电阻R4组成。
7．电压比较电路由电压比较器IC3 (MOC3021)．电阻R6、R7．以及发光二极管LED(G)组成。
8．电子开关由双向可控硅BTA16A/600V及电容C8组成。
使用的是美的KFR-26CW/DY-N( E5)空调。实测整机参数如下：待机电流0.05A；工作电流：4.12A（制冷）；送风电流0.15A。
三、电路工作原理

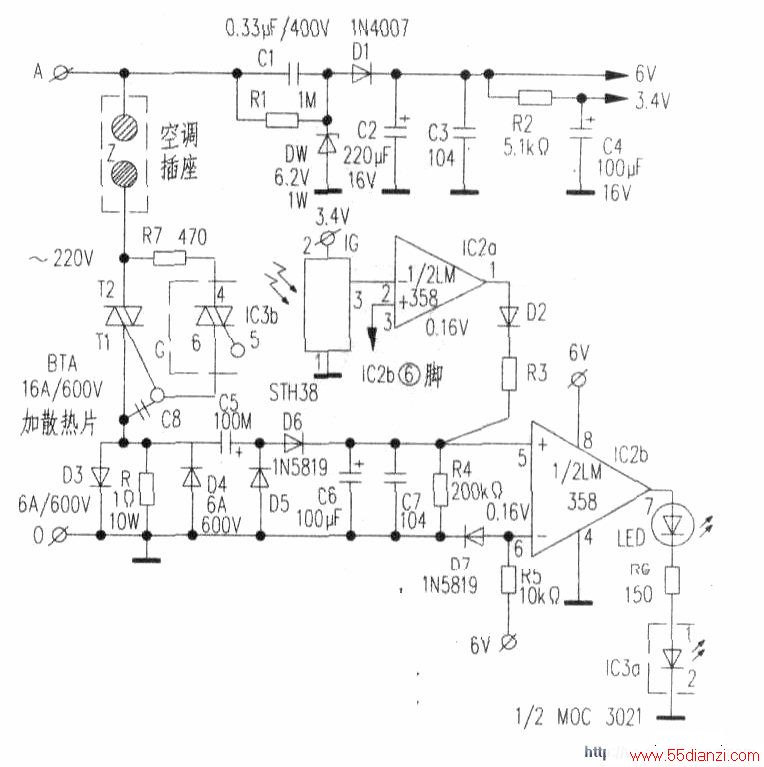

参见下图，AC220V相线电压A经C1、DW稳压、Dl整流，电容C2、C3滤波，得到+6V电压，一路作为整个电路的工作电压，另一路经R2降压、C4滤波，得到+3.4V电压，作为红外接收电路的工作电压。电压比较器IC2(8)、(6)脚的参考电压是由二极管D7的正向压降获得，约0.16V。
1．静态时
红外线接收头ICl(3)脚为高电位+3.4V．即电压比较器IC2a(2)脚V2=3.4V，而同相端V3=0.16V（参考电压），敞IC2a(1)脚输出低电位。静态时．IC2b(5)脚也是低电位．而其反相端V6=0.16V．故IC2b(7)脚输出低电位，光耦IC3截止，主可控硅BTA因没有触发电源而截止，插座Z不得电，空调处于关闭状态。
2．遥控开机
按一下空调遥控器上的开，关键（即红色键），遥控器发生一串红外脉冲信号。红外接收头收到此红外脉冲信号后，经内部放大，解调整形后，从③脚输出一串负脉冲信号，经IC2a反相后（电压比较器作反相器用），从IC2a(1)脚输出一串正咏冲信号，如右图所示。
该正脉冲信号经二极管D2和限流电阻R3向电解电容C6充电，使得IC2b(5)脚电压不断上升，当V5>V6时．IC2b(7)脚输出高电位，发光二极管LED点亮，光耦可控硅IC3(MOC3021)导通，主可控硅BTA获得触发电流而导通，空调插座得电，使空调处于待机状态。可见，第一次按开，关键实际上是启动本控制电路。
此时，再按一下遥控器上的开/关键，空调进入正常运行状态，开始制冷。空调运作时，电流比较大，在取样电阻R上产生的交流压降经二极管D3、D4限压后，在R上的压降约为0.7V（实测0.9V），这样可以降低取样电阻R的额定功率。此压降经倍压整流和滤波后，加到IC2b(5)脚，该电压大于其反相端⑥脚的参考电压(0.16V)．故IC2h(7)脚输出高电位，以维持光耦可控硅IC3和主可控硅BTA继续导通，保持空调正常运行。这就是空调的启动过程。
当空调制冷达到设定的温度时，自动停止制冷转入送风状态。实测送风时在取样电阻R上的交流压降为0.15V，经倍压整流和滤波后，加至IC2b(5)脚的电压v5≈0.42V．仍然大于其(6)脚的电压，故IC2b(7)脚仍然为高电位，不影响空调的正常工作。
3．遥控关机
按一下遥控器上的歼，关键时（即遥控关机）．空调进入待机状态，此时流过R上的电流很小，实测R上的交流压降为o.05v．此时二极管D6反偏，隔离二极管D2也反偏，电容C6上的所有电荷通过电阻R4放电，经过1分钟左右，v5<V6，IC2b(7)脚输出低电位，光耦可控硅IC3和主可控硅BTA都截止，空调插座失电，完全切断了空调的交流电源，使空调的待机功耗为0，此时，实际的能耗就是有本控制器自身的能耗了。
