炎炎夏日，电扇若在睡觉期间长时使用，直风会使人容易着凉生病。为此设计了一款电路，让风扇送出阵阵凉风，让人好不享受。
电路工作原理

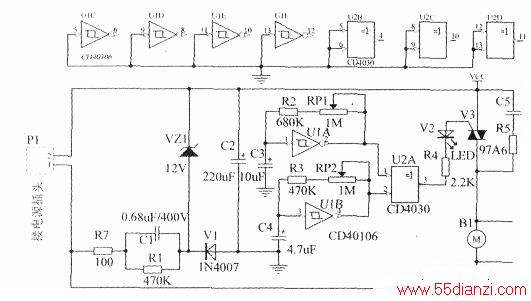

模拟自然风控制器的电路原理图如图所示．220V交流电压经C1、R1降压，V1半波整流，C2滤波，VZ1稳压后，为控制器提供约12V稳定的直流电压，VZ1除了起稳压作用外，使交流电压的正负半周均为通路，R7为限流电阻。本控制器主要由CD40106施密特触发器构成的二个多谐振荡器及一个CD4030异或门组成，由R2、RP1、C3及CD40106的一个触发器单元构成其中的一个多谐振荡器，①脚为输入端，②脚为输出端，而R3、RP2、C4和CD40106的另一触发器单元构成另一多谐振荡器，③脚为输入端，④脚为输出端，将这二个多谐振荡器输出的矩形脉冲分别送入CD4030异或门的的两个输入端的①、②脚，异或门的逻辑功能是：“同出0．异出l”。当U1A的②脚和U1B的④脚输出矩形脉冲同为高电平或同为低电平时．U2A③输出低电平，此时，V2处于导通状态．LED点亮，双向可控硅V3也处于导通状态，电扇得电旋转：
当UIA的②脚和UIB的④脚输出矩形脉冲电平不等，即一脚为高电平而另一脚为低电平时，U2A③脚输出高电平，发光二极管V2处于截止状态，LED熄灭，双向可控硅V3也处于截止状态，电扇两端无电压，风扇只能依靠惯性徐徐旋转。为了使电路稳定可靠，将Ul和U2未用的其它单元电路的输入端均作接地处理。在选择参数时要避开二个多谐振荡器的RC参数的整数倍关系。
电路制作、调试及安装
要注意该控制器只适合改装机械式档位调速开关的电扇，而不能用于电子式控制的电扇。只要按图一所标示的元器件参数选择即可，U1、U2均为CMOS数字集成电路，焊接时注意电烙铁不要漏电，或拔下烙铁利用余热进行焊接，最好采用集成块座，先把集成块座和其它元件焊好后，再装上集成块。注意安放集成块时不要放错方向，U1和U2的⑦脚均为接地，⑩脚均接电源正极。电路焊接成功后，将P1的1、2端与电源插头线相连，而原理图上的连接电扇电机的地方，与电扇的原电源线相连接，连接完毕检查无误后，接上市电眉，按下档位选择开关，就会发现，风叶送出的是仿佛来自大自然的阵阵凉风，您如对风的节奏还稍有不满，可通过调整RP1、RP2来改变，保您称心如意，该功能特别适合您在闭眼小憩时使用。
