利用51单片机的风扇定时器制作

    自己的床头风扇的机械定时器坏掉了，准备51单片机给设计了一个.程序在实验板初步调试通过，等待元件寄到就可以做板子了，只是有点浪费单片机的资源。

    一.设计思路

    开始通过手动键给单片机供电。直到电源指示灯LED4亮.单片机运行，继电器2工作给单片机供电。通过按键设置继电器2的工作时间，实现系统的自动断电，通过设置继电器1的工作时间，实现风扇的间歇转动，实现节能。

    1.显示部分：通过按键，在风扇转动时间，暂停时间，和系统关闭剩余时间切换显示。数码显示两位，为“分”走时，其中系统关闭剩余时间为“小时”走时，LED为红，黄，蓝，分别点亮对应的风扇转动,暂停,和系统关闭剩余时间的状态。

    2.按键部分：

    lK1为时间调整移位键,按下此键,数码闪烁,同时对应的灯闪烁。在风扇转动时间，暂停时间，和系统之间切换

    lK2为加一和状态切换显示键，当有K1按下，为时间加1。否则，在在风扇转动时间，暂停时间，和系统之间切换显示。

    lK3为减1和备用键，当有K1按下，为时间加1，否则无效。

    3.继电器部分：

    l继电器1控制风扇的电源线，实现风扇的转动和暂时。

    l继电器2控制单片机系统的电源，实现系统定时关闭。

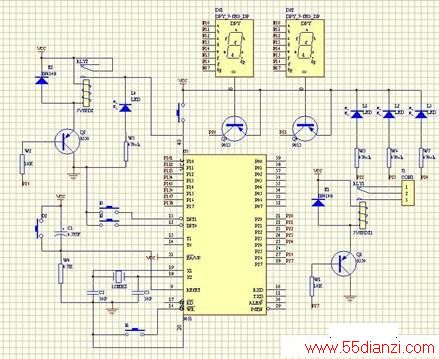

    二.原理图



三，程序清单

/*********************************************
系统名称:电风扇简易定时控制器
创键人:w418781840日期:2008.7.6
系统功能:
**********************************************/
/*********************************************
函数名称:声明区
功能描述:
**********************************************/
#include
#defineucharunsignedchar
#defineuintunsignedint
#defineSEGP0//数码管段选.
#defineDIGP2//数码管位选
uchardis[2];//数码驱动组
ucharcodeTAB[]={0xC0,0xF9,0xA4,0xB0,0x99,//0-4共阳.
0x92,0x82,0xF8,0x80,0x90,0xff};//5-9,熄灭符
ucharstart,stop,close,sum,time;//各其本变量
ucharfliflag,cflag,zflag,x,y;//各标志位
uiNTCount_T0,count_T1,c_count;//计数变量
sbitK1=P3^7;//功能移位键
sbitK2=P3^2;//加一键和切换移位键.
sbitK3=P3^3;//减一.
sbitRLED=P2^2;//红灯,表风扇转动状态.
sbitYLED=P2^3;//黄灯,表风扇暂停状态
sbitBLED=P2^4;//蓝灯,表系统状态
sbitCLED=P2^6;//风扇控制位
sbitZLED=P2^7;//系统工作控制位
/*********************************************
函数名称:延时1MS函数
功能描述:显示调用.
**********************************************/
voiddelay1ms(ucharx)
{
uchari,j;
for(i=0;ifor(j=0;j<120;j++);
}

/*********************************************
函数名称:显示函数
功能描述:显示分走时,两位显示.
**********************************************/
voiddisplay(void)
{
uchari,sCAN=1;
for(i=0;i<2;i++)
{SEG=0xff;
DIG=~scan;
SEG=TAB[dis[i]];
delay1ms(5);
scan<<=1;
}
}
/*********************************************
函数名称:延时5MS函数
功能描述:按键消抖调用.
**********************************************/
voiddelay5ms(ucharx)
{
ucharj;
for(j=0;jdisplay();
}

/*********************************************
函数名称:初始化函数
功能描述:各变量初始化.
**********************************************/
voidinit()
{fliflag=0;//闪烁标志.
cflag=1;//风扇状态标志.
zflag=0;//转动标志.
x=30;//暂存
y=10;//暂存
CLED=1;//系统工作.
sum=0;//移位
start=30;//风扇转动时间
stop=10;//暂停时间.
close=5;//系统关闭剩余时间
count_T0=0;//T0,T1相关
count_T1=0;
c_count=0;
TMOD=0x11;
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
TH1=(65536-50000)/256;
TL1=(65536-50000)%256;
EA=1;
ET0=1;
ET1=1;
TR0=1;
}
/*********************************************
函数名称:分离函数
功能描述:分离显示十位,个位
**********************************************/
voiddisnner(void)
{if(cflag==1)//1
{RLED=0;YLED=1;BLED=1;//红灯闪烁.
time=start;//显示转动时间.
}
if(cflag==2)
{RLED=1;YLED=0;BLED=1;
time=stop;
}
if(cflag==3)
{RLED=1;YLED=1;BLED=0;
time=close;
}
dis[0]=time/10;
dis[1]=time%10;
}
/*********************************************
函数名称:T0中断函数
功能描述:产生1分钟.
**********************************************/
voidtimer0(void)interrupt1
{TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
if(++count_T0==1200)//一分钟.

www.55dianzi.com
{count_T0=0;
if(zflag==0)//为0
{ZLED=1;//则转动.
if(start!=99)//转动时间为99,显示99,不切换标志.一直转动.
{
start--;//不,则倒计时.
if(start==0)
{zflag=1;//倒时时间到.切换标志.
cflag=2;
start=x;//重赋值
}
}
}
else
{ZLED=0;//否则暂停.
stop--;//倒计时计数.
if(stop==0)
{cflag=1;//时间到.
zflag=0;
stop=y;
}
}
if(close!=99)//系统时间为99,显示99,系统一直工作..
{if(++c_count==60)//对一分计数60,即一小时后.
{c_count=0;
close--;//做一小时倒计时.
if(close==0)//时间到,系统断电.
CLED=0;//低电平有效.
}
}
}
disnner();//分离.送显示/
}
/*********************************************
函数名称:T1中断服务函数
功能描述:调整时间闪烁用.
**********************************************/
voidtimer1(void)interrupt3
{
TH1=(65536-50000)/256;
TL1=(65536-50000)%256;
if(++count_T1==6)//闪烁周期30MS
{
count_T1=0;
fliflag=~fliflag;//切换
if(fliflag==0)//标志有效.
{
if(sum==1)cflag=1;//选用状态闪烁.
if(sum==2)cflag=2;
if(sum==3)cflag=3;
disnner();//闪烁用.
dis[0]=10;//放熄灭符.
dis[1]=10;
}
else//否则,正常显示.
{
RLED=1;YLED=1;BLED=1;
dis[0]=time/10;
dis[1]=time%10;
}
}
}
/*********************************************
函数名称:键扫描函数
功能描述:调整时间
**********************************************/
voidsCANner(void)
{if(K1==0)//为0,表有键按下.
{
delay5ms(100);//延时500MS.
if(K1==0)//还按下.刚退出.
{
while(K1==0)display();//等待释放.
delay5ms(2);//消抖.
cflag=1;//退出显示状态1.
count_T0=0;
TR0=1;//启动T0
TR1=0;//关闪烁
sum=0;//归位.
x=start;//暂存.
y=stop;//暂存.
}
else
{//否则,有移位键按下.
TR0=0;//时间走动停止.
TR1=1;//开闪烁.
sum++;//移位.
if(sum==4)
sum=1;
}
}

if(K2==0)
{
delay5ms(2);
if(K2==0)
{
while(K2==0)display();
delay5ms(2);
if(sum)//有移位
{if(sum==1)
{
start++;
if(start==61)
start=99;
if(start==100)
start=30;
}
if(sum==2)
{
stop++;
if(stop==61)
stop=5;
}
if(sum==3)
{
close++;
if(close==9)
close=99;
if(close==100)
close=1;
}
}
else//没移位.
{
cflag++;//则进行显示状态移位.
if(cflag==4)
cflag=1;
}
}
}
if(K3==0)
{
delay5ms(2);
if(K3==0)
{
while(K3==0)display();
delay5ms(2);
if(sum==1)
{start--;
if(start==29)
start=99;
if(start==98)
start=60;
}
if(sum==2)
{stop--;
if(stop==4)
stop=60;
}
if(sum==3)
{close--;
if(close==0)
close=99;
if(close==98)
close=8;
}
}
}
}
/*********************************************
函数名称:主函数
功能描述:
**********************************************/
main()
{
init();
while(1)
{
display();//显示
scanner();//检测按键..
}
}
