自制摩托车电池充电电路

　　本装置可在充电电压达到预定值时，自动停充。
　　
　　1、工作原理
　　

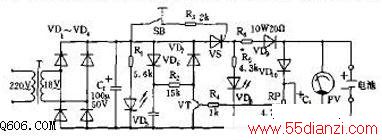

　　工作原理如下图所示。充电时，将电池接入电路，电压表PV显示出电池剩余电压。按下开关SB，单向晶闸管VS导通，充电开始，单向晶闸管VS的维持电流由二极管VD4、VD7，电容C2、电阻R2提供。当充电电压达到设定值时，三极管VT导通，晶闸管VS因失去维持电流而截止，充电结束。停充电压一般可设在电路电压7.5～8.5V间，也可根据使用情况自行调整。
　　
　　2、元器件选择
　　
　　三极管VT29013、B>60.二极管VD1～VD4、VD5；1N5404，VD6、VD7；1N4002，VD10；1N4148.发光二极管VD5；BT201（红），VD8；BT304（绿）。单向晶闸管VS2可选用3A、》100V的单向晶闸管。按键开关SB；AN4.变压器T的电容量》25VA。
　　
　　3、使用时
　　
　　a、红色发光二极管VD5用于电源指示；
　　
　　b、绿色发光二极管VD3用于充电指示；
　　
　　c、限流电阻R5可根据摩托车电池的容量做适当调整；
　　
　　d、调节电位器RP，可调整充电电流达到所需的设定值；
　　
　　e、图中数据适用于充6V，6Ah的摩托车电池；
