0 ~ 30V可调直流稳压电源电路

　　本电路通过简单的电路结构能够实现可调的直流稳压电源，并且具电压指示，输出直流电压范围为0~30V。
　　
　　一、电路工作原理
　　

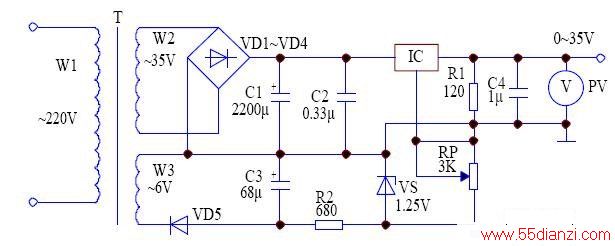

　　电路原理如下图所示。
　　
　　本电路通过变压器T把220V的交流电压加在一次侧W1后，在二次侧W2和W3分别得到35V和6V的交流电压，二次侧W2端通过二极管VD1~VD4整流、电容器C1、C2滤波后输入到IC三端集成稳压电路的输入端，通过由IC稳压集成电路、电阻器R1和电容器C4输出35V的直流电压。二次侧的W3线圈输出的6V的交流电压通过二极管VD5、电容器C3、电阻器R2和稳压二极管VS输出一个－1.25V的负电压作为辅助电源。变阻器RP加在IC集成电路的控制端，通过调节变阻器RP能够使输出端输出0~30V的直流电源。
　　
　　二、元器件的选择
　　
　　IC选用LM317三端稳压集成电路；R1、R选用1/2W型金属膜电阻器；C1、C3选用耐压分别为50V和10V的铝电解电容器，C2、C4选用CD11—16V电解电容器；VD1~VD5选用IN4007硅型整流二极管；VS选用IN4106或2CW60硅稳压二极管；RP可用WSW型有机实心微调可变电阻器；T选用10W、二次侧电压为35V和6V的电源变压器；其余器件可参考图上标注。
　　
　　三、制作和调试方法
　　
　　本电路结构简单，只要按照电路图焊接，选用的元器件无误，无需调试都能正常工作。
