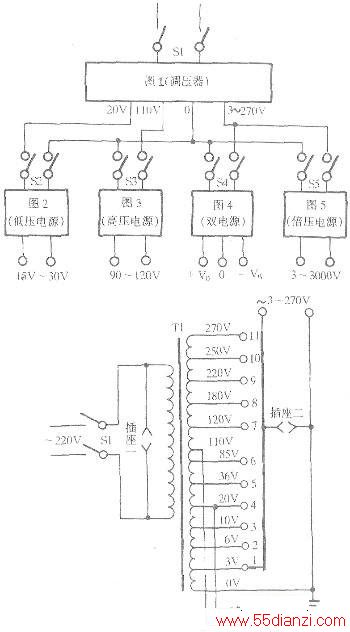

在电子设备的检修中经常用到调压器，隔离变压器、低压直流稳压电源、高压直流稳压电源、直流双电源和几千伏的直流高压。本维修电源就是根据以上需要而设计制作的（见方框图）。
一、交流调压器（见下图）
1．电源变压器次级有3V、6V、l0V、20V、36V、85V、120V、180V、220V、250V、270V。可供给各种电子设备交流电源维修时使用。
2. 36V、50Hz交流电源，可并接电话机输入线代替程控机输出的交流振铃信号，供检修响铃电路。
3．变压器次级的220V，可检修彩电，此时变压器Tl变比为1：1，起隔离作用。
4.180V—270V交流输出端可供检修与电源电压有关的软故障，同时亦可检修彩电对交流电压的适应范围。
二、直流调压器

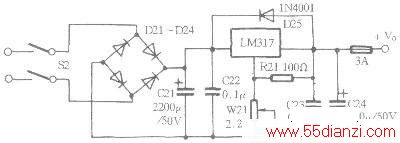

1．变压器Tl输出的20伏交流电经二极管D21～D24整流、LM317稳压输出1.5～30V可调直流电压（见上图）可用于检修黑白电视机，也可以作为直流30伏以下的各种电子仪器的电源。

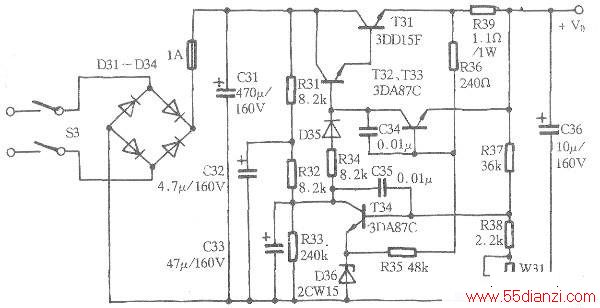

2．变压器Tl输出的110伏交流电经二极管D31～D34整流及电路稳压后输出90～120V可调的直流电压，可作为各种彩电的维修电源（见下图）。

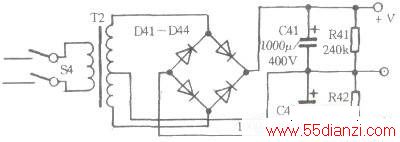

3.由变压器Tl输出的可调交流电加到变压器T2的输入端(T2的变压比为1:1)经D41～D44整流和C41、C42滤波后，输出电压可调的双电源。可用于一切具有双电源的电子仪器检修时使用（见下图）。
三、直流高压

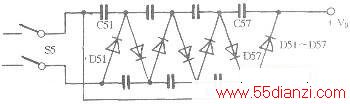

由变压器Tl输出的交流电压，经7倍压整流电路（见下图）输出直流高压，调节交流输入电压，输出电压也随着改变。此电路最高可输出直流电压约3000伏，用以检测电容器的耐压及其性能好坏。
四、制作
此维修电源电路可装在一个旧206电唱机盒内，合理安装各元件及电路板位置和大功率管的散热片，做到结构紧凑、美观大方，机盒内还可没计元件盒、安装下图中的插座1、2及电烙铁支架等。
