本文介绍一种特殊的直流稳压电源，它与其它电源不同之处是，连续可调范围极宽，只需拧动一只调压旋钮便可实现输出电压在正负之间连续而平滑地变化，且稳定度较高。
这种新型电源的适用性极广，可用于直流电动机无级变速与顺逆转向运行、栅极可关断晶闸管GTO器件与双向触发器件的检测试验等特殊场合。

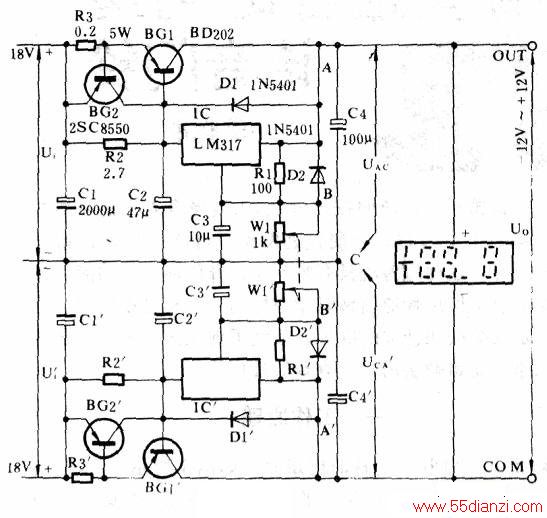

这种特殊电源的电原理如图1所示。三端可调稳压集成电路lC和IC'构成电源核心。lC及其外围元器件组成正输出稳压电源，IC'及其外围元器件组成负输出稳压电源，两者构成正负互作主辅的串联叠加电源电路。主辅电路完全对称，元器件参数也完全相同。
线性同轴双联电位器Wl和W'l可调正、负电源的输出电压。Wl与W'l的连接形式保证了它们的电阻值Rwi与Rw，1始终保持互补关系，即Rwi+Rw，i=w，从而保证了正、负电源的输出电压绝对值也始终保持互补关系。
输出电压Uo和电容C4、C4’两端电压UAC、UCA'的关系如下：当UAC>UCA'时，Uo>o;当UAC=UCA，时，Uo=0；当UAC<UCA'时，Uo<o。可见，调整同轴双联电位器w1-w1'，即可实现Uo从负到正的连续变化。由于上下两部分电路完全对称，故输出电压UO=UREF(Rw1-Rw1')／Rl，其中UREF=UAB=UB'A'，一它是三端稳压集成电路的基准电压。
上图所示电路的输出电压范围为-12V～+12V，负载电流可达3A。

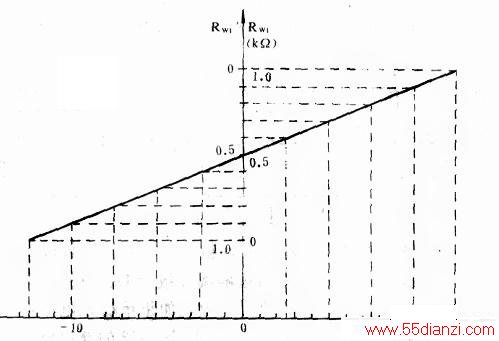

电位器阻值与输出电压Uo的特性关系如上图所示。
Dl、D2系保护二极管，正常情况下均处于反偏状态，不起作用。当输入电压因故突然下降（如C2失效击穿或输入端开路）时，输出电容C4会通过IC的小电流结对输入端放电，此时Dl能有效地将IC的输出与输入两端箝位限幅于0.7V左右，起到保护IC的作用。当输出电压突然降低（如C4失效击穿或输出端短路）时，调节端的傍路电容C3放电，此时D2能保护IC不致损坏。
连续可调稳压电源工作在输入一输出压差较大的苛刻条件下，三端稳压集成电路内部设置了限流保护、功率管安全区保护和芯片过热保护等功能，即使在理想的散热器条件下．LM317也只能负载1.5A电流或15W功率容量，远远满足不了本电源的设计要求。为此，特增设了外接大功率晶体管BG1来扩展LM317的输出电流，减小l。M317的功耗，充分保持lC的优异性能。扩展后的输出电流和功率容量由BG1的极限参数ICM和PCM所决定。然而，采用外接功率晶体管扩流措施后，外接器件BG1缺乏保护。为此，必须增添BG2、R3对BG1实施限流保护。外接扩流器件BG1务必采取合理的散热措施。
1C也可选用7800系列三端固定输出稳压集成电路，只是线性调整率、负载调整率和纹波抑制比等性能略差。
