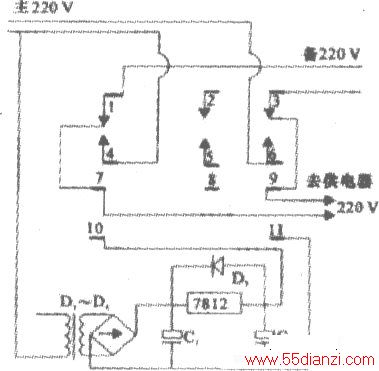

干线供电器在农村有线电视网络中使用时，经常遇到停电现象，就此设计了一种双电源自动切换装置（见附图），现介绍如下。
该装置可分为电源部分和控制部分，电源供电部分由变压器、整流滤波电路和三端稳压器7812组成，控制部分由JQX-13F型继电器组成，继电器工作电流为12V直流电。
当主电源有电时，电源部分通过整流、滤波稳压后，输出12V直流电，接入继电器10、11脚使继电器工作，4一7脚、6一9脚导通，主电源通过4一7脚和6一9脚进入供电器电源输入端：当主电源停电，备电源有电时，继电器不工作，4一7脚、6一9脚断开，1一7脚、3一9脚导通，备电源进入供电器输入端；当主、备电源都有电时，继电器工作，备电源断开，主电源进入供电器工作。
该装置占用地方小，安装在供电器一端的空余地方．用螺丝固定好即可，装入有线电视网络中运行至今，工作良好。
