DIY家用心电图仪

　　心脏的强烈泵吸作用是由强大的电作用波驱动的，在电作用下，肌纤维有节奏地收缩和放松。这些波使弱电流在体内流动，使皮肤不同位点的相对电位发生1mV左右的变化。该信号可在1/15秒内发生急剧变化。
　　
　　因此，要将这种信号放大到更易测定的1V左右，可考虑用一个运算放大器来测定信号变动。但有两个难点。
　　
　　首先，当两个电极远远地分开置于皮肤上的时候，表皮就像天然的电池一样，产生不断变动的可超过2V的电位差。相形之下，心脏信号就微不足道了。其次，‘你的身体和装置中的导线形成良好的无线电天线。这容易接收到你房间里电线发出的60Hz（编者注：我国市电应为50Hz)噪声。从而增加了一个使来自心脏的微弱脉冲被进一步淹没的电压。并且由于这些振荡如此接近记录心脏活动所需的频率范围，难于滤掉。
　　
　　这两种现象都在放大器的两个输出端产生相同的电压增高。如果我们希望确保这种不想要的“共态”信号（记住，它们的幅度超过心脏信号的1000倍），所带来的测量误差小于1%，我们需要一个至少10万比1(100dB)的共态信号抑制比。这一精确度是大多数运算放大器达不到的。
　　
　　当增益定为1000时，AD公司（www．analog．com）的AD624AD能实现110dB以上的CMRR。爱好者也可用更便宜的AD620AN来进行实验。
　　

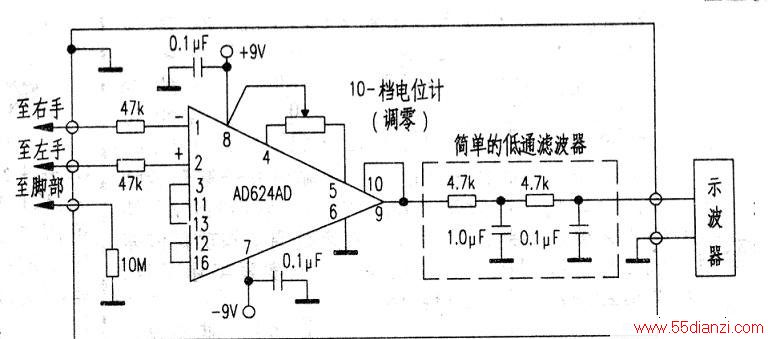

　　AD624AD使心脏监测简单易行（见附图）。两级RC滤波器消除50Hz以上的频率。使用四线电话线中的三线在身体与放大器之间传送信号。
　　
　　可用硬币做成电极，硬币漫上导电的香波，将此电极牢牢地粘在身体上，并与引线接好。也可购买医用自粘电极。
　　
　　负极接在左腕，正极接在右腕，地线接在左脚踝上一点的胫上。结果表明腕上连着线，操作实验装置就有点不方便，也可将左右线都接在两个腋窝下面，并让电线从衣服下面穿过，然后从皮带扣上面穿出。
