DIY臭氧消毒水机及除臭空气机

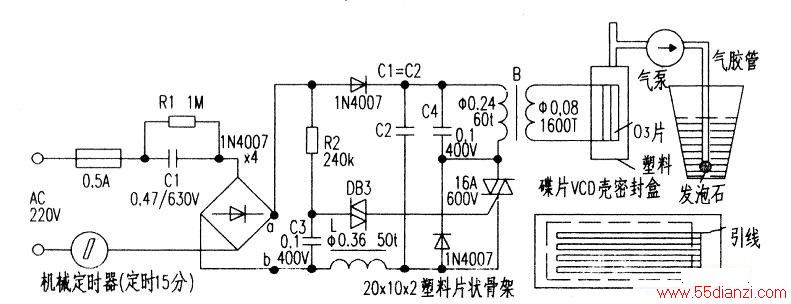

　　笔者发现降低臭氧电源电路频率，可减少或避免03片发热，而03产气量仍能满足杀菌除臭之需要。可以用塑料盒做03密封盒。将03片置于密封盒中可得到高浓度03空气，再用气泵从密封盒中将03空气抽出后，注入水中即得到电子03杀菌水。因电路频率较低，故称音频03电路，电路见下左图所示。
　　
　　市电经C1降压限流再全波整流在a、b两端得到100V左右壹流电压，经R2给C3充电，C3电压升至双向二极管导通电压时DB3导通，C2经变压器B和双向可控硅放电在B次级得到3000V左右高压，使03片放电产生03。制03杀菌水时，C1取0.47μF，B可选用电子高压线圈，做空气机时不用密封盒，只需将03片置于空间中。
　　
　　03杀菌水可用于日常生活中：刷牙、漱口、洗浴、洗衣、速解果菜农药残毒。
　　
　　制作要点

    1．臭氧杀菌除臭空气机

    (1)用于卫生间时，C1取0.22μF，臭氧片条电极总长160mm，可不用定时器让电路长期放电。
　　
　　(2)用于厨柜、厨房时，C1取0.33μF，臭氧片条电极总长240mm，用定时器定时15分。
　　
　　(3)用于冰箱内时，C1取0.1μF，且从冰箱温控器上引电源线，使03空气机与冰箱压缩机同步运行，臭氧片条电极有80mm长即够。
　　
　　2．臭氧片的自制

  用绝缘性能良好的厚0.5mm基片两面，分别用铜（铝）箔贴上面电极和条电极焊上引线，可自制出性能良好的臭氧片，见下右图。条电极宽3mm左右。虚线为面电极贴在绝缘基片背面，条电极间距Smm，条电极两端与面电极两端分别相距lOmm。笔者反复试验的结果是用铝箔胶带做电极最易制成也最好用。用饮料瓶、纯净水瓶做绝缘基片较好，制出的03片寿命长。
　　
　　3．臭氧消毒（杀菌）水机

  (1)因臭氧的半分解期为30分钟，所以电路需用机械定时器定时15分，间歇工作对电路元件及03片延长寿命的作用很大。
　　
　　(2)制臭氧消毒水时C1取0.47μF，03片做成比VCD碟片盒略小，条电极8~10条，做成的03片放入VCD碟片盒中，四周用胶带密封好，只留一个进气孔(6mm长)，一个出气孔。
　　
　　(3)气泵改造。首先将气泵拆开，在进气室泵壳上钻-+5mm孔，将气管塑料三通的一头插入该孔中，然后用热熔胶将三通固定在泵壳上，因只留一个进气管座，故将三通的另一通用热熔胶封死，注意将泵壳上原进气小孔也封死。其次将橡胶泵体内壁及压气门的两块小橡胶块都涂上薄薄一层硅脂，注意应涂均匀，不能有遗漏处。再次是将原泵内气门（塑料片）去掉，换用抗氧化膜片。抗氧化膜片的自制方法是将704硅橡胶涂0.5mm厚一层在光滑板上，24小时后揭下即得。
　　
　　(4)气胶管、发泡石、气管塑料三通可到养鱼用品商店购买。
　　
　　4．外壳（塑壳）的选材制取

  (1)音频03电路外壳：在商店，有售一种截面为40mmx21mm的电线装饰盒，可作为电路外壳。音频03电路焊接好后装入塑壳中，然后用热熔胶封灌可制成模块电路。
　　
　　(2)臭氧消毒水机外壳：在商店，售有一种冰箱冷藏盒，可将下左图中所有元器件、部件装入其中。但应先将定时器安装好，使旋钮布置在合适位置。

.
