4．自动纠正升、降温误判
如果单片机处于升温状态且刚刚达到预定温度值而停机，而此时又突然开机使控温电路工作，那么单片机将重新启动并误判恒温培养箱应处于降温状态。同理当单片机处于降温状态时也有类似情况。单片机能够对此误判自动进行纠正。其做法是单片机复位后，根据检测的升、降温状态自动控制升、降温电路工作。若数分钟(根据箱体容积大小由软件设定)内电接点水银温度计的状态未发生变化，则说明升、降温判别有误，单片机随即改变P1.2端的电平，从而改变了升、降温的状态。
元器件的选择
MOC3042：光电耦合器，其输入部分是一只砷化镓发光二极管，输出部分相当于一个带有过零检测器的光敏开关。当发光二极管通过5mA～15mA的正向电流时，发出红外光，而输出部分只有受到红外光照射，并且输出端电压接近零时才导通。

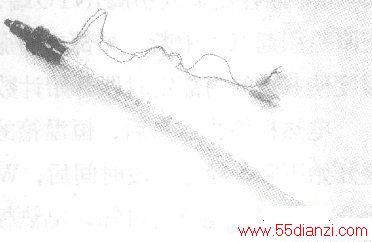

WDJ：电接点水银温度计，用来设置恒温培养箱的控制温度值。其外形图如上图所示，上端是调节温度的旋纽，顺时针旋转时，位于电接点水银温度计内部的触丝将上升，设置的温度值增大；逆时针旋转时，设置的温度值减小。其内部设有温度刻度标尺，可方便地设置温度值。其下端是水银柱，当温度升高时，水银与触丝连通，电接点水银温度计导通，否则电接点水银温度计断开。电接点水银温度计的上端还设有两个接线端子。
MAX705：该器件具有上电、掉电状态下的复位和看门狗输出功能。当看门狗输入端WDI维持高电平、低电平时间达1.6S时，其内部看门狗定时器则被清零。当上电或掉电时，RESET端会输出一个200ms低脉冲。
BL：YMD-12015-05型自带音源微型直流音响器。VS：双向晶闸管，可根据负载功率大小选择额定电流，其耐压应大于600V。 VT1：IRF9230型大功率MOS管，使用时应加散热片。
电热板：根据箱体大小选购适当功率的电热板。
半导体制冷器选用洛阳市夏林电子电器厂生产的TECI-7103型半导体制冷器。该制冷器的最大温差是67℃，其外形图如下图所示。
其他元器件按图中所示选择，无特殊要求。
