本机具有以下特点：一、功放管采用并联推挽的形式，其输出阻抗降低；输出牛的电感量减少}匝数、分布电容、漏感亦可随之减少；输出牛的频响可向高端延伸。二、电源部分采用电源滤波器和高压自动延时软启动稳压电路，进一步净化电源，软启动电路可保护功放管免受冷冲击。

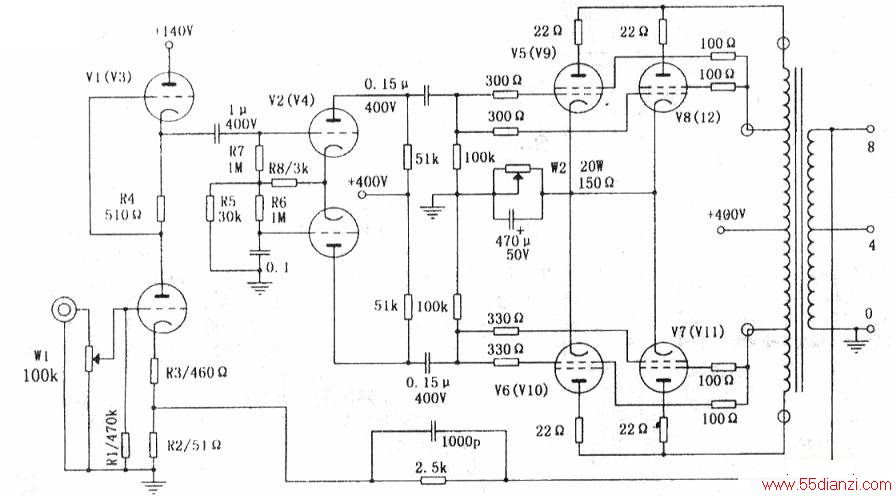

电路简介：下图所示为本机的功放电路图，电压放大级采用SRPP单端推挽电路；倒相级采用共阴极长尾式倒相电路；功放级采用并联推挽电流放大电路。以上三种电路都是目前胆机中较流行且电气特性良好的实用电路。大环路反馈点直接接在R2与R3的分压点上，而不是接在电压放大级的阴极上，有效地克服了放大器超低频自激。并联推挽电流放大可以成倍地增加输出功率，满足不同要求的发烧友的胃口，在此就不再介绍。

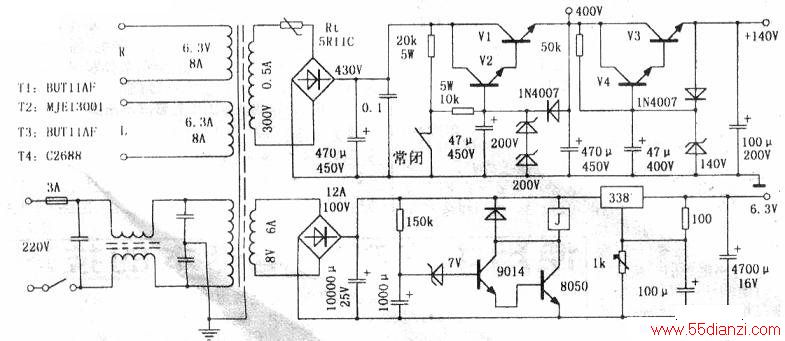

下图所示为本机的电源电路图：市电经电源滤波器净化后加到电源变压器初级上，在次级输出四组电压，一组整流滤波后经大电流三端稳压块输出稳恒的6.3V电压专供前级灯丝。另两组输出6.3V大电流直接供给功放管，R、L声道各用一组，以免串扰，提高信号分离度。
另一组为高压绕组，电流经负温度系数热敏电阻限梳后（开机冲击电流），整流滤波加在软启动自动延时稳压电路上，稳压后供给阴极。
本稳压电路工作原理如下：接通电源后，调整管的集电极虽建立了高压，但基极被继电器的常闭触点接地，发射极无电压输出，经过大约60秒的预热后，继电器吸合，稳压输出由0逐渐升高至额定值，实现对高压的软启动控制，保护功放管免受瞬时高压的冲击。
元件选择：所有电子管均采用国产军品级，V1～V4选用6N1J，V5~V12采用6P6P，输出变压器可选用曙光SG25A型，电阻选用国产精品“大红炮”2W系列，也可选用金属膜电阻，W1为ALPS全密封音量电位器，W2为20W线绕可调电阻。滤波退耦电容采用日本的红宝石黑金刚系列。无极性电容均为德国产红色WIMA电容，虽全为拆机品，但品质有保证，无假冒之嫌，且性价比较高，也可采用国产新德克高压系列。
安装调试：除电源部分采用印制板外，其余元件均安装在430×380×140mm的金属底板上。最好利用电子管管座和接线柱搭棚焊接，高电平线与低电平线分开布置，且不相互平行排列，信号线用屏蔽线且一端接地。特别要注意，各级接地元件的接地点不要利用底板就近接地，应选用一根φ2.0mm以上的搪锡铜线（能用镀银导线最好）。
利用接线柱架空在底板上作为专用接地线，以电压放大级，倒相级、功故级的顺序，将各级接地元件接于接地线相应点上，然后将架空地线功放级一端与电源滤波电容接地端一并焊接在底板上，电压放大级一端悬空，这是装配胆机的关键。
所有元件安装无误后，调整R2或R3，使A点为70V，调整R8，使其两端压降6—9V，W2处于中间位置，也可用5W100n的水泥电阻代替。开机煲机数小时后，再重逢调整上述参数，并调节W2使失真最小即可。最后是功放管的配对问题，先将音量电位器关至最小，测量R17～R20两端的压降，以压降最接近的一组四只作为对管，但上下两只压降之和不能相差太大，一般采用同一厂家同一时期生产的电子管配对是切实可行的。
