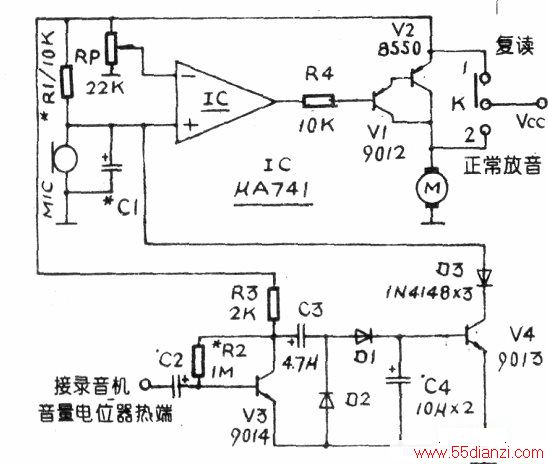

该装置对于外语的口语练习、发音矫正都很有益处。附加电路如图。
工作原理：本装置除了需在录音机的电动机电源线串联一只作为电子开关的晶体管外，不需改动机内其它任何线路。图中，lC是一只集成运放μA741，在此接成电压比较器，其反相输入端作为基准电压端，同相输入端作为检测输入端。由电压比较器的工作原理可知：当同相输入端电位高于反相输入端电位时，输出高电平，反之输出为低电平。
MIC为微型驻极体传声器，开启录音机后，将单刀双掷开关K打到“复读”位，按下放音键，当无话音信号进入MIC时，MIC中的场效应管D-5极间呈低阻，IC(+)输入端电位低于（一）输入端，lC输出低电平，复合管V1、V2饱和，录音机电机M转动，磁带放音。
V3、V4等组成声互锁系统。放音时，取自音量电位器的声音信号经V3放大后，由C3、D1、D2、C4等组成的整流、滤波电路变成直流电，使V4导通，V3导通，强迫IC(+)端为低电位。这时，录音机喇叭发出的声音虽也传至MIC，但不能使IC(+)端电位变高，从而使M连续运转。当一句话放音结束后短暂停顿时，V3收不到声音信号，V4、D3相继截止，这时便可对着MIC跟读，MIC收到声音后，内阻增加，IC(+)端电位升高，超出（一）端，IC输出高电平，V1、V2截止，电机停止转动。直到复读结束，lC(+)端电位又低于（一）端，电机便又自动转动，开始放下一句。
由电路可知，如果不用扬声器，而用耳机放音，则放音时MIC便收不到声音信号，从而不会使IC(+)端电位升高。
这时可省去V3、V4等组成的声互锁电路，这样也就可在任何时刻跟读，使M随时停止放音，而不必等一句完整放完，这对于初学者跟读那些较长的句子是有意义的。由于本装置的跟读时间不受每句话I放音）的长短限制，所以可连续复读数遍，而不必担心录音机会提前放音。
这也正是区别市售成品之处。
图中，C1为缓冲电容，可防止跟读中的停顿引起电路的误动作。
元件选用与制作：选用任何放音机或随身听皆可，但用随身听改制时需另用一只较高电压(如9V)的层叠式电池给运人供电。MIC用微形话筒，电源就用机内电机电源。K用小型单刀双掷拨动开关。
制作时，K安装于机壳侧面，话筒安装于机壳正面，其余元件焊装于一块小电路板上，置于机内空处。按图示一一连好线。K打到“2”位为正常放音。
调试：(1)调整R1阻值，使lC同相输入端电位略低于电源电压之半，此时，MIC灵敏度适中；(2)于不放音时，调节RP，使对着话筒朗读时lC输出为高电平；(3)调整R2阻值，使V3集电极电压约为电源电压一半；(4)适当选择Cl容量，以跟读时的略停不引起电机转动，跟读停顿稍后电机自动启动为准。
