易制廉价的多媒体有源音箱

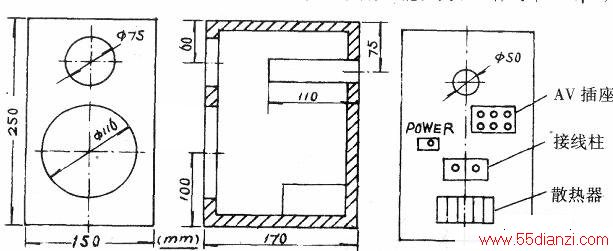

　　音箱箱体采用15mm一18mm中密度板打造，尺寸如下图所示。每一块箱壁都要精心制作，保证箱体严丝合缝．内壁接缝处要用较大量的乳白胶灌注，且干后再刷几遍。吸音材料选用普通棉花即可，厚度10mm左右。高低音单元均选用国产南鲸牌。高音为QG20-8HB圆形防磁丝绢膜球顶高音，低音为131-8 SXB圆形5英寸防磁涂胶盆低音。二者搭配无论是轻音乐还是古典乐都能轻松表现。箱体表面可用音箱PVC塑料自贴面。导向管可用φ50长110mm的工程塑料管。
　　
　　音箱内置电路选用的是TDA2004集成电路。它是10W×2音频功率放大电路，适用于汽车立体声收音机或音响装置的音频放大电路。
　　
　　当VCC=14. 4V、RL= 2Ω时，每声道输出功率Po=10W。这种集成电路具有性能优良、工作可靠、外围元件少、安装简便及价格低廉等特点。

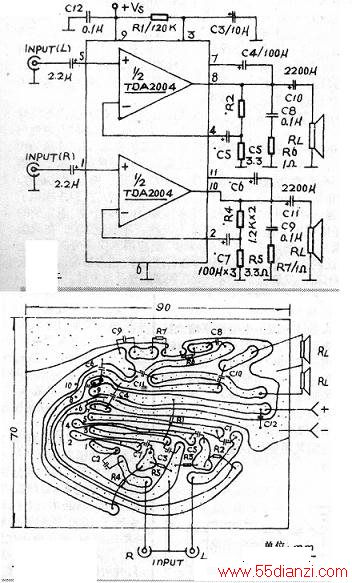

　　它采用11引脚单列分叉直插塑封结构。上图为其电路原理图，下图为印刷电路板图。为达到高保真要求，Cl、C2采用钽电容或德国WIMA的MPK系列，这样高音会更加亮丽；C10、C11为2200μF，耐压要大于16V，尽可能选用进口优质电容，如日本的ELNA等；C8、C9、C12可用优质CBB电容；各电阻最好选用五色环的。该有源音箱的分频器可只用一个音响专用电容，3μF一4μF即可。电源变压器T1的功率容量应大于25VA，次级输出9V～12V均可，整流滤波后的电压不应大于18V，否则集成电路将不能正常工作。焊装完毕，经仔细检查确认无误后即可接上电源。首先测量电源输出直流电压，正常后便可装放大器。接上电源、扬声器，接通音源试机。
　　
　　经试机一切正常后，即可组装。
　　
　　将电路板电源变压器固定于右音箱底板上。音箱后板上留有散热器孔、音源插孔，并装上电源开关。
　　
　　用该音箱直驳多媒体电脑、VCD、随身听均有上佳表现。
