很多电子刊物都介绍过无绳电话增距方法，一般都是收发分开，使用双天线。这对大部分人来说，还是有一定困难，比如天线的谐振问题、架设问题及方向性问题等，往往不能得到满意的效果。无绳电话的通讯距离，主要取决于两方面：一是手机功率；二是主机接收灵敏度。由于手机无法再增加功率，因此提高主机接收灵敏度就成为增加通讯距离的唯一办法。为了方便安装、不改动天线，设计了这款内置式天线放大器，安装在滤波电路之后、高放管之前。

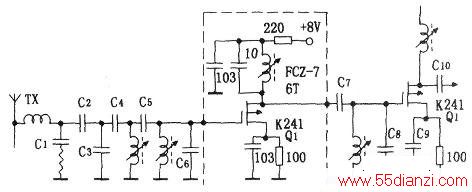

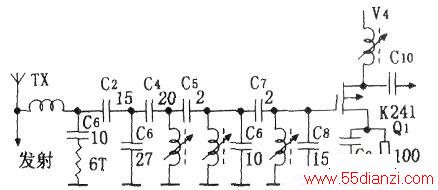

上图为某无绳电话主机接收前端电路。摘焊下C7电容的一只引脚，加入如下图虚线框内的电路。
高放管选用动态特性好的2SK241。
电阻用1/16W的金膜或碳膜，总共7个元件，做块1×2cm的印板安装。引出四个引脚：电源、地、输入和输出。电路可安装于焊接面或元件面空余处，引线应尽可能短。电感FC2-7用7×7mm骨架间绕6T，使用φ0.21mm漆包线。
电路安装好后，即可通电试机，微调FC2-7使接收信号最强即可投入使用。经实测，增距近一倍左右。此电路也可加装在收发分开的主机中，其效果比外加天线放大器要好。此电路谐振于120MHz左右，若用于其它频段，修改与电感FC2-7并联的谐振电容即可。
