简单易制的无绳电话后备电源

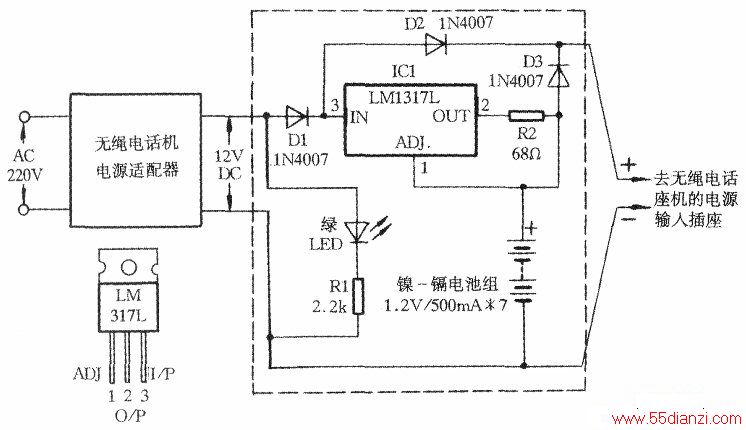

　　无绳电话机因使用方便，越来越受到人们的青睐。但由于无绳电话座机需要外接电源为其供电，所以停电时无绳电话就无法使用。下面介绍的无绳电话后备电源装置（见下图），可以解决此问题。
　　
　　工作原理
　　
　　整个电路由无绳电话机电源适配器及后备电源部分组成。市电正常时电源适配器输出的12V电源经二极管Dl、D2向无绳电话座机供电。LED和Rl构成电源指示电路。二极管D3此时处于反偏截止状态。同时由三端稳器IC1(LM317)、R2组成的恒流源电路对后备源镍一镉电池组进行充电。充电电流为I充=1.25/R2+50μA。停电时，Dl、D2截止，D3导通，镍-镉电池组通过D3向无绳电话座机供电。从而实现后备电源自动切换、无绳电话座机不间断供电。
　　
　　该电路制作简单，无需调试即可工作。镍-镉电池组应选择质量可靠的正品以保证使用效果。对于不同的电池组，调节R2的阻值可获得不同的充电电流，但应考虑长期充电的影响，电流不宜太大、以免损坏电池组。如空间允许，整个电路（虚线框内）可直接装在电源适配器盒内。
